TIÊU CHUẨN QUỐC GIA

TCVN 10171:2013

ISO 3875:2004

MÁY CÔNG CỤ - ĐIỀU KIỆN KIỂM MÁY MÀI KHÔNG TÂM MẶT TRỤ NGOÀI - KIỂM ĐỘ CHÍNH XÁC

Machine tools - Test conditions for external cylindrical centreless grinding machines - Testing of the accuracy

Lời nói đầu

TCVN 10171:2013 hoàn toàn tương đương với ISO 3875:2004.

TCVN 10171:2013 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 39 Máy công cụ biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

MÁY CÔNG CỤ - ĐIỀU KIỆN KIỂM MÁY MÀI KHÔNG TÂM MẶT TRỤ NGOÀI - KIỂM ĐỘ CHÍNH XÁC

Machine tools - Test conditions for external cylindrical centreless grinding machines - Testing of the accuracy

1. Phạm vi áp dụng

Tiêu chuẩn này quy định các phép kiểm hình học, kiểm gia công, kiểm độ chính xác và khả năng lặp lại định vị trục của máy mài không tâm thông dụng và máy mài không tâm mặt trụ ngoài độ chính xác thường, có viện dẫn các tiêu chuẩn TCVN 7011-1 (ISO 230-1) và TCVN 7011-2 (ISO 230-2). Tiêu chuẩn này cũng quy định dung sai thích hợp tương ứng cho các phép kiểm đó.

Tiêu chuẩn này chỉ áp dụng để kiểm tra xác nhận độ chính xác của máy, không áp dụng để kiểm vận hành máy (độ rung, độ ồn bất thường, chuyển động giật cục của các bộ phận, ...) và cũng không áp dụng để kiểm đặc tính của máy (như tốc độ quay trục chính, tốc độ chạy dao, ...), vì các phép kiểm này thường được thực hiện trước khi kiểm độ chính xác của máy.

Tiêu chuẩn này đưa ra các thuật ngữ được sử dụng cho các bộ phận chính của máy và ký hiệu của các trục theo ISO 841.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau là cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi (nếu có).

TCVN 7011-1:2007 (ISO 230-1:1996) Quy tắc kiểm máy công cụ - Phần 1: Độ chính xác hình học của máy khi vận hành trong điều kiện không tải hoặc gia công tinh;

TCVN 7011-2 (ISO 230-2) Quy tắc kiểm máy công cụ - Phần 2: Xác định độ chính xác và khả năng lặp lại định vị của trục điều khiển số.

3. Thuật ngữ và ký hiệu các trục

Xem Hình 1 và Bảng 1.

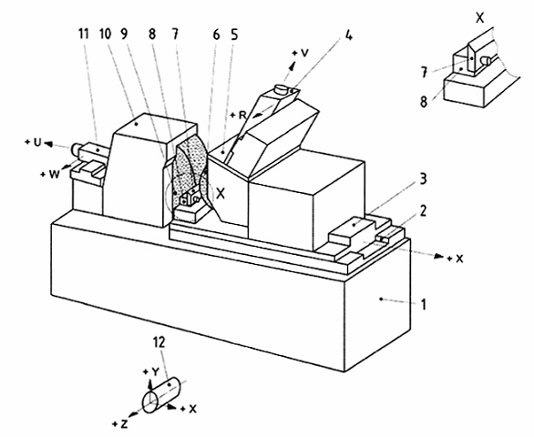

Hình 1 - Ví dụ máy mài không tâm

Bảng 1 - Thuật ngữ
