Giới thiệu chung về Tiêu chuẩn Việt Nam TCVN 6052:1995

Tiêu chuẩn Việt Nam TCVN 6052:1995 về Giàn giáo thép là văn bản kỹ thuật cốt lõi quy định các yêu cầu kỹ thuật, phương pháp thử và các nguyên tắc an toàn đối với hệ thống giàn giáo làm bằng thép. Đây là công cụ kỹ thuật quan trọng giúp các đơn vị thiết kế, chế tạo, thi công và giám sát công trình bảo đảm an toàn lao động và chất lượng kết cấu trong suốt quá trình xây dựng, lắp đặt và hoàn thiện công trình.

Dưới đây là phần tóm tắt và phân tích chuyên sâu nội dung chi tiết từ Phần mở đầu đến Điều 4 của Tiêu chuẩn TCVN 6052:1995:

- Điều 1: Phạm vi áp dụng

• Đối tượng áp dụng: Tiêu chuẩn này quy định các yêu cầu kỹ thuật tối thiểu và phương pháp thử nghiệm đối với các loại giàn giáo thép lắp ghép bằng ống và phụ kiện (khớp nối, chốt liên kết) dùng trong xây dựng cơ bản, sửa chữa, hoàn thiện và bảo trì công trình.
• Giới hạn phạm vi: Tiêu chuẩn tập trung vào hệ thống giàn giáo thép chịu lực thông thường. Các loại giàn giáo đặc biệt như giàn giáo treo, giàn giáo di động có bánh xe, hoặc giàn giáo làm bằng các vật liệu phi kim loại (gỗ, tre) không thuộc phạm vi điều chỉnh trực tiếp của tiêu chuẩn này mà phải tuân theo các quy định chuyên biệt khác.
• Mục đích ban hành: Thiết lập hệ thống tiêu chuẩn đồng bộ nhằm kiểm soát chất lượng chế tạo giàn giáo tại xưởng, đồng thời làm căn cứ pháp lý để kiểm tra, nghiệm thu giàn giáo trước khi đưa vào vận hành trên công trường nhằm phòng ngừa tai nạn lao động.

- Điều 2: Tiêu chuẩn trích dẫn

• Tính liên kết hệ thống: Để áp dụng TCVN 6052:1995 một cách chính xác, người sử dụng cần viện dẫn và phối hợp áp dụng các tiêu chuẩn quốc gia liên quan khác về vật liệu và phương pháp thử.
• Các tiêu chuẩn liên quan bao gồm: Các tiêu chuẩn về thép cacbon chế tạo kết cấu, tiêu chuẩn về phương pháp thử kéo, thử uốn kim loại, tiêu chuẩn về mối hàn và kiểm tra chất lượng mối hàn bằng phương pháp ngoại quan hoặc không phá hủy. Việc trích dẫn này đảm bảo rằng mọi cấu kiện cấu thành giàn giáo đều đạt chuẩn từ khâu nguyên liệu đầu vào.

- Điều 3: Thuật ngữ và định nghĩa

Tiêu chuẩn đưa ra các định nghĩa chuẩn xác nhằm thống nhất cách hiểu và áp dụng trong thực tế kỹ thuật:

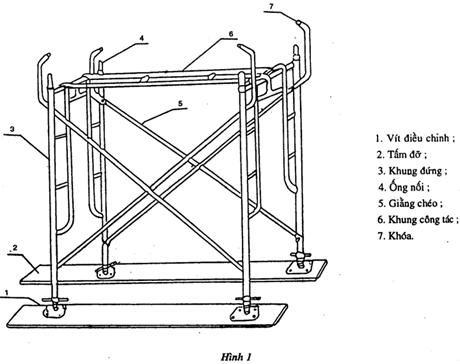

• Giàn giáo thép (Steel Scaffolding): Là hệ thống kết cấu tạm thời được lắp dựng từ các ống thép, khung thép và các phụ kiện liên kết nhằm tạo ra không gian làm việc an toàn trên cao cho công nhân, đồng thời đỡ vật liệu và dụng cụ thi công.

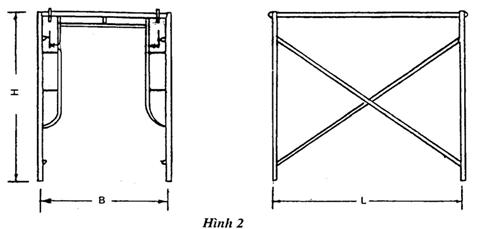

• Khung giàn giáo (Scaffold Frame): Bộ phận chịu lực chính của hệ thống giàn giáo, thường được chế tạo sẵn tại nhà máy bằng cách hàn các ống thép đứng, ngang và chéo thành một khung cứng vững.
• Cột đứng (Standard/Upright): Cấu kiện chịu lực nén đứng chính của giàn giáo, truyền toàn bộ tải trọng từ trên xuống nền đất hoặc hệ thống đỡ phía dưới.
• Thanh ngang (Ledger/Transom): Cấu kiện liên kết các cột đứng theo phương ngang, có tác dụng đỡ sàn thao tác và tăng độ cứng cho toàn bộ hệ thống.
• Thanh giằng chéo (Diagonal Brace): Cấu kiện lắp chéo góc nhằm liên kết các khung hoặc các cột đứng, giúp hệ thống giàn giáo chống lại lực xô ngang (gió, rung động) và đảm bảo độ ổn định hình học.
• Khớp nối/Khóa giáo (Coupler/Clamp): Thiết bị dùng để liên kết chặt chẽ các ống thép với nhau tại các điểm giao nhau, đảm bảo khả năng truyền lực và không bị trượt dưới tác động của tải trọng.
• Chân đế (Base Plate): Bộ phận đặt dưới chân cột đứng để phân bổ tải trọng từ cột xuống bề mặt nền đất hoặc sàn đỡ, ngăn ngừa hiện tượng lún cục bộ.

- Điều 4: Yêu cầu kỹ thuật chung

Đây là nội dung cốt lõi quy định các chỉ tiêu chất lượng bắt buộc đối với giàn giáo thép trước khi đưa vào lưu thông và sử dụng:

• Yêu cầu về vật liệu chế tạo: Thép dùng để chế tạo giàn giáo phải là thép cacbon chất lượng cao, có mác thép phù hợp với tính toán thiết kế chịu lực. Ống thép phải có độ dày thành ống đồng đều, không bị nứt, rỗ, móp méo hoặc han gỉ sâu làm giảm khả năng chịu lực.
• Yêu cầu về chất lượng gia công và mối hàn: Các mối hàn liên kết giữa các chi tiết của khung giàn giáo phải được thực hiện bởi thợ hàn có chứng chỉ. Mối hàn phải ngấu đều, không bị khuyết tật như nứt, bọt khí, ngậm xỉ. Bề mặt mối hàn phải được làm sạch xỉ hàn trước khi sơn phủ bảo vệ.
• Khả năng chống ăn mòn: Toàn bộ bề mặt của giàn giáo thép phải được bảo vệ chống ăn mòn bằng các biện pháp như sơn chống gỉ, sơn tĩnh điện hoặc mạ kẽm nóng. Lớp phủ bảo vệ phải bám dính tốt, không bị bong tróc để đảm bảo tuổi thọ công trình trong điều kiện thời tiết khắc nghiệt ngoài trời.
• Yêu cầu về lắp lẫn và tính đồng bộ: Các bộ phận, phụ kiện của cùng một chủng loại giàn giáo phải có kích thước hình học chính xác, sai số nằm trong phạm vi cho phép để đảm bảo khả năng lắp lẫn hoàn toàn. Khi lắp ráp, các khớp nối phải khít, dễ dàng tháo lắp nhưng không được có độ rơ lỏng quá mức gây mất an toàn.
• Tải trọng thiết kế và hệ số an toàn: Giàn giáo phải được thiết kế để chịu được tải trọng bản thân, tải trọng người thao tác, dụng cụ, vật liệu và tải trọng gió theo quy chuẩn khí hậu. Hệ số an toàn đối với các cấu kiện chịu lực chính phải đạt trị số tối thiểu theo quy định để phòng ngừa các tình huống quá tải đột xuất trên công trường.
