TIÊU CHUẨN VIỆT NAM

TCVN 3838-88

XE ĐẠP - NAN HOA VÀ ĐAI ỐC NAN HOA

Bicycles - Spokes and nipples

TCVN 3838-88 được ban hành để thay thế TCVN 3838-83

Tiêu chuẩn này áp dụng cho các loại nan hoa và đai ốc nan hoa lắp cho xe đạp nam nữ thông dụng.

1. KÍCH THƯỚC CƠ BẢN

Kích thước cơ bản của nan hoa và đai ốc nan hoa phải phù hợp với các quy định trên hình vẽ và trong bảng.

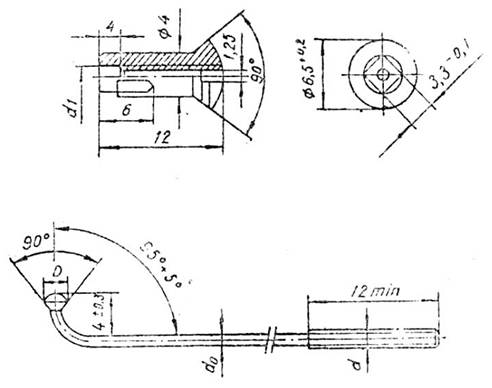

Hình 1

Chú thích. Hình vẽ không quy định kết cấu cụ thể của nan hoa và đai ốc nan hoa.

mm

Đường kính thân nan hoa d0

1,8

2

Đường kính ren d

Đường kính đầu nan hoa D

Đường kính lỗ đai ốc d1

M 2,00 x 0,45

3,6 - 0,5

2,2 + 0,25

M 2,20 x 0,45

3,8 ± 0,5

2,4 + 0,25

Chú thích. Cho phép chế tạo nan hoa và đai ốc nan hoa có bước ren bằng 0,4 mm.

2. YÊU CẦU KỸ THUẬT

2.1. Nan hoa được chế tạo bằng dây thép kéo nguội theo TCVN 1848-86. Đai ốc được chế tạo bằng dây đồng mác L59-1. Cho phép dùng các vật liệu có cơ tính tương đương.

2.2. Trên bề mặt nan hoa không được có các vết rỗ, nứt có ảnh hưởng đến kích thước và chất lượng của nan hoa.

2.3. Nan hoa và đai ốc phải mạ. Yêu cầu về mạ theo TCVN 3832-88.

Chú thích: Cho phép không mạ đối với đai ốc chế tạo bằng hợp kim đồng.

2.4. Bề mặt có ren phải sạch. Chất lượng của ren theo TCVN 1692-88.

2.5. Nan hoa lắp với đai ốc nan hoa phải chịu được lực kéo:

2100 N (210 kG) - đối với nan hoa có d0 = 2,0 mm.

1750 N (175 kG) - đối với nan hoa có d0 = 1,8 mm.

3. QUI TẮC NGHIỆM THU

3.1. Nan hoa và đai ốc nan hoa phải được bộ phận kiểm tra chất lượng của cơ sở sản xuất chứng nhận. Cơ sở sản xuất phải bảo đảm chất lượng sản phẩm theo các yêu cầu kỹ thuật của tiêu chuẩn này.

3.2. Bên tiêu thụ có quyền kiểm tra lại chất lượng của nan hoa và đai ốc nan hoa theo quy định của tiêu chuẩn này. Cỡ lô được quy định theo thỏa thuận giữa cơ sở sản xuất và bên tiê
