TIÊU CHUẨN VIỆT NAM

TCVN 369 : 1970

GỖ – PHƯƠNG PHÁP XÁC ĐỊNH ĐỘ CỨNG
Timber – Method for detemination of strength

I. Xác định độ cứng tĩnh

a. Dụng cụ thử

1. Dùng các dụng cụ sau

- Máy thử có độ chính xác đo trị số tải trọng là 50N, một trong các đầu tác dụng của máy phải có gối đỡ hình cầu, tự lựa, nếu không có thì dùng gối đỡ hình cầu có thể di chuyển được;

- Dụng cụ riêng có kết cấu như hình vẽ hay dụng cụ dùng khi thử nén ngang thớ có đầu nén hình cầu (điều 8 của TCVN 363: 1970).

- Dụng cụ xác định độ ẩm quy định trong điều 1 của TCVN 358: 1970.

b. Chuẩn bị thử

2. Chuẩn bị mẫu. Sau khi làm xong, mẫu để xác định độ cứng tĩnh phải có dạng hình lập phương, mỗi cạnh là 50mm. Chiều cao của mẫu phải theo hướng đường sinh của vòng năm. Các yêu cầu khác về hình dạng và độ chính xác của mẫu phải theo đúng các điều 1.14, 1.15 trong TCVN 356: 1970.

c. Tiến hành thử

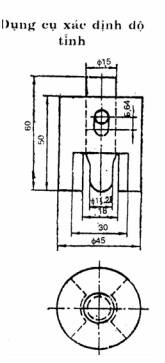

3. Khi thử phải dùng dụng cụ có kết cấu như hình vẽ, hay dụng cụ khác thay dụng cụ này (điều 1).

Dụng cụ phải có đầu nén hình bán cầu bằng thép, đường kính bán cầu là 11,28mm, diện tích theo hình lớn nhất của bán cầu 1cm².

Khi thử, đặt mẫu lên máy sao cho đầu nén nằm ở giữa mặt cầu thử của mẫu. Khi thử, lần lượt ấn đầu nén vào mặt đầu nút, mặt xuyên tâm, mặt tiếp tuyến của mẫu xuống một khoảng sâu (có hình bán cầu) là 5,64mm với tốc độ đều trong thời gian là 2 ± 0,5 phút. Có thể thử trên máy truyền động cơ khí với tốc độ di chuyển đầu tải trọng là 4mm/phút. Tốc độ dùng để ấn đầu nén vào mẫu phải ghi “Biểu” (xem phụ lục 1). Khi đặt ở độ sâu ấn đã quy định đọc lấy tải trọng chính xác đến 50N trên cột đo lực của máy.

Tải trọng này đặc trưng cho độ cứng tĩnh của gỗ khi độ ẩm lúc thử W kí hiệu là H_w và tính bằng Pa.

4. Xác định độ ẩm

Sau khi thử, xác định ngay độ ẩm của từng mẫu theo yêu cầu quy định trong TCVN 358: 1970, mẫu để xác định độ ẩm là phần gỗ ở 1/3 mẫu có in vết đầu nén.

d. Tính toán kết quả thử

5. Tính độ cứng. Độ cứng H_w (ở độ ẩm lúc thử là W), phải tính chuyển vể đô ẩm 12%.

H₁₂= H_w [1 +α (W - 12)]

Trong đó:

H₁₂ - Độ cứng tĩnh ở độ ẩm là 12%, tính bằng Pa;

α - Hệ số điều chỉnh độ ẩm tạm thời lấy bằng 0,025;

H_w - Độ cứng tính, ở độ ẩm lúc thử là W, tính bằng Pa

Ghi các kết quả thử vào "Biểu” (xem phụ lục l)

II. Xác định độ cứng va đập

a. Dụng cụ thử

6. Khi xác định độ cứng va đập trên bề mặt xuyên tâm theo phương pháp sẽ mô tả ở dưới phải dùng các dụng cụ sau đây:

- Dụng cụ riêng bảo đảm xác định độ cứng va đập;

- Kính lúp đo (hay dung cụ thaythể nó), bảo đảm độ chính xác cần thiết khi đo;

- Dụng cụ xác định độ ẩm của gỗ theo quy định trong điều l của TCVN 358: 1970.

b. Chuẩn bị thử

7. Làm mẫu Sau khi làm xong, để xác định độ cứng va đập phải có dạng mặt cắt vuông, kích thước là 20 x 20mm và chiều dài dọc thớ gỗ là 150mm.

Các yêu cầu khác về hình dạng và độ chính xác của mẫu phải theo đúng các điều 14,

15 của TCVN 356: 1970, riêng sai lệch về chiều dài không được lớn quá ± 1mm. Đầu mặt mẫu phải cưa thật nhẵn.

Có thể xác định độ cứng va đập phương xuyên tâm trên 1/2 mẫu còn lại sau khi đã xác định uốn tĩnh hay uốn va đập.

c. Tiến hành thử

8. Xác định độ cứng va đập theo phương xuyên tâm bằng sự va đập của một viên bi thép (khối lượng riêng 7,8 đường kính 25 r 0,05mm) khi cho viên bi rơi từ độ cao là 500mm
