Tổng quan về Tiêu chuẩn quốc gia TCVN 9151:2012

Tiêu chuẩn quốc gia TCVN 9151:2012 về "Công trình thủy lợi - Quy trình tính toán thủy lực cống dưới sâu" là văn bản kỹ thuật chuyên ngành quy định các nguyên tắc, phương pháp và công thức tính toán thủy lực đối với các loại cống dưới sâu. Việc áp dụng tiêu chuẩn này nhằm đảm bảo tính toán chính xác khả năng tháo, tổn thất cột nước, trạng thái dòng chảy và các biện pháp tiêu năng, bảo vệ lòng dẫn hạ lưu công trình thủy lợi.

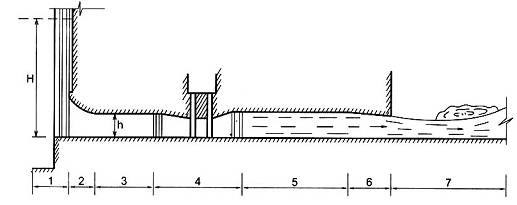

Phần bố trí các kết cấu trước cửa vào (Phần 1)

Khu vực trước cửa vào đóng vai trò quan trọng trong việc định hình và ổn định dòng chảy trước khi đi vào thân cống. Các nội dung tính toán thủy lực cốt lõi tại phần này bao gồm:

• Thiết kế tường biên và tường dẫn dòng: Xác định hình dạng hình học tối ưu của tường biên và tường dẫn dòng nhằm giảm thiểu hiện tượng xoáy nước, hạn chế góc chết và tạo điều kiện cho dòng chảy vào cống một cách thuận dòng nhất.
• Tính toán tổn thất cột nước cửa vào: Xác định hệ số tổn thất cục bộ tại cửa vào dựa trên cấu tạo mép cửa (mép vuông góc, mép vát hoặc mép lượn tròn). Việc giảm thiểu tổn thất này giúp tăng cường khả năng tháo của cống dưới sâu.
• Kiểm soát bồi lắng và rác thải: Đánh giá ảnh hưởng của các kết cấu thượng lưu đến khả năng bồi lắng bùn cát và tích tụ rác tại cửa vào, từ đó đề xuất các biện pháp công trình phù hợp.

Phần bố trí cửa van, tường ngăn và phần chuyển tiếp (Phần 4)

Đây là khu vực có sự thay đổi đột ngột về mặt cắt ngang và trạng thái động lực học của dòng chảy do sự xuất hiện của các thiết bị điều tiết và kết cấu phân chia dòng. Quy trình tính toán yêu cầu:

• Chuyển tiếp mặt cắt: Tính toán tổn thất năng lượng khi dòng chảy chuyển tiếp từ mặt cắt bình thường của thân cống sang mặt cắt co hẹp tại vị trí bố trí cửa van và ngược lại.
• Thủy lực dòng chảy qua cửa van: Xác định hệ số lưu lượng và lưu lượng tháo qua cống trong các trường hợp cửa van mở hoàn toàn hoặc mở một phần. Tính toán lực tác dụng của dòng chảy lên cửa van để phục vụ thiết kế cơ khí.
• Ảnh hưởng của tường ngăn: Đánh giá sự phân bố lại lưu lượng, vận tốc dòng chảy và khả năng xuất hiện các vùng áp suất âm nguy hiểm (gây xâm thực) xung quanh các tường ngăn phân chia các khoang cống.

Phần chuyển tiếp từ mặt cắt bình thường đến mặt cắt ra (Phần 6)

Mặt cắt ra của cống dưới sâu thường được thiết kế thay đổi kích thước để phù hợp với điều kiện tiêu năng và nối tiếp hạ lưu. Các nội dung tính toán bao gồm:

• Đoạn ống mở rộng hoặc thu hẹp: Tính toán tổn thất năng lượng do sự thay đổi dần hoặc đột ngột của tiết diện dòng chảy theo chiều dòng chảy.
• Tránh hiện tượng tách dòng: Xác định góc mở rộng hoặc thu hẹp hợp lý của đoạn chuyển tiếp nhằm ngăn ngừa hiện tượng tách dòng chảy khỏi thành cống, hạn chế sự hình thành các vùng áp suất âm gây xâm thực phá hoại kết cấu bê tông.

Phần nối tiếp giữa cống với hạ lưu (Phần 7)

Nối tiếp hạ lưu là khâu then chốt để bảo vệ toàn bộ công trình khỏi sự tàn phá của dòng chảy có động năng lớn sau khi ra khỏi cống dưới sâu. Quy trình hướng dẫn chi tiết các nội dung:

• Thiết kế kết cấu tiêu năng: Tính toán kích thước bể tiêu năng, tường tiêu năng hoặc các khối tiêu năng nhằm dập tắt động năng dư thừa của dòng chảy, chuyển dòng chảy từ trạng thái chảy xiết sang chảy êm một cách an toàn.
• Mũi phun và đoạn kênh chuyển tiếp: Trong trường hợp sử dụng mũi phun, cần tính toán quỹ đạo của tia nước phun ra để đảm bảo điểm rơi của dòng nước nằm ngoài phạm vi ảnh hưởng nguy hiểm đến chân công trình. Thiết kế đoạn kênh chuyển tiếp để ổn định dòng chảy trước khi dẫn vào kênh hạ lưu tự nhiên.
• Phòng chống xói lở lòng dẫn hạ lưu: Xác định chiều dài đoạn gia cố lòng dẫn (bằng đá hộc, bê tông hoặc thảm đá) dựa trên vận tốc cho phép không xói của đất nền hạ lưu.
