TIÊU CHUẨN VIỆT NAM

TCVN 8818-2 : 2011

NHỰA ĐƯỜNG LỎNG - PHƯƠNG PHÁP THỬ - PHẦN 2: THỬ NGHIỆM XÁC ĐỊNH NHIỆT ĐỘ BẮT LỬA
Cut-back Asphalt - Test Method - Part 2: Test Method for Flash Point

TCVN 8818-2: 2011 do Viện Khoa học và Công nghệ Giao thông Vận tải biên soạn, Bộ Giao thông Vận tải đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ Công bố. Bộ tiêu chuẩn TCVN 8118, gồm 5 phần :

TCVN 8818-1 :2011, Nhựa đường lỏng – Phần 1: Yêu cầu kỹ thuật.

TCVN 8818-2 :2011, Nhựa đường lỏng – Phương pháp thử – Phần 2: Thử nghiệm xác định nhiệt độ bắt lửa.

TCVN 8818-3 :2011, Nhựa đường lỏng – Phương pháp thử – Phần 3: Thử nghiệm xác định hàm lượng nước.

TCVN 8818-4 :2011, Nhựa đường lỏng – Phương pháp thử – Phần 4: Thử nghiệm chưng cất.

TCVN 8818-5 :2011, Nhựa đường lỏng – Phương pháp thử – Phần 5: Thử nghiệm xác định độ nhớt tuyệt đối (sử dụng nhớt kế mao dẫn chân không).

NHỰA ĐƯỜNG LỎNG – PHƯƠNG PHÁP THỬ – PHẦN 2: THỬ NGHIỆM XÁC ĐỊNH NHIỆT ĐỘ BẮT LỬA

Cut-back asphalt – Test Method – Part 2: Test Method for Flash Point

1 Phạm vi áp dụng

Tiêu chuẩn này quy định phương pháp xác định điểm chớp cháy của nhựa lỏng có điểm chớp cháy không lớn hơn 93^oC.

2 Tài liệu viện dẫn

TCVN 7494:2005 (ASTM D140-01), Bitum - Phương pháp lấy mẫu.

ASTM E1, Specification for ASTM thermometers (Quy định về nhiệt kế ASTM).

3 Thuật ngữ, định nghĩa

Điểm chớp cháy (Flash point) là điểm nhiệt độ thấp nhất đã được hiệu chỉnh về áp suất 101,3 kPa (760mm Hg), tại nhiệt độ này dưới tác dụng của nguồn gây cháy (nguồn mồi lửa) làm hơi của mẫu bùng cháy dưới điều kiện xác định của phép thử.

4 Tóm tắt thử nghiệm

Gia nhiệt với tốc độ quy định cho mẫu thí nghiệm đựng trong một cốc thí nghiệm. Cho một mồi lửa đi qua lại một cách đều đặn trên một mặt phẳng nằm ngang trên mặt mẫu cho tới khi thấy suất hiện ngọn lửa trên bề mặt mẫu thì xác định nhiệt độ của mẫu.

5 Thiết bị, dụng cụ

5.1 Thiết bị cốc hở (xem Hình 1), gồm có các bộ phận sau:

a) Bể gia nhiệt: Đựng chất lỏng gia nhiệt, có một ống dẫn chất lỏng vào và một ống thoát chất lỏng thừa nằm thấp hơn thành của cốc đựng mẫu một đoạn 3,2mm.

b) Cốc mẫu: Làm bằng thuỷ tinh có khả năng chịu được nhiệt độ cao. c) Kẹp giữ nhiệt kế.

d) Nguồn nhiệt: Là một đèn đốt sử dụng khí ga hoặc tương đương có thể điều chỉnh được tốc độ gia nhiệt.

e) Mồi lửa: Sử dụng khí ga. Có cấu tạo là một ống kim loại tròn, ruột rỗng; phần thân ống có đường kính 1,6mm, phần đầu đốt có đường kính 0,8 mm; mồi lửa có khả năng xoay quanh một trục cố định thẳng đứng, trên một mặt phẳng nằm ngang trên mặt mẫu.

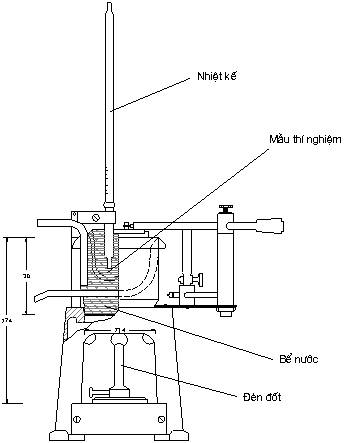

Hình 1. Thiết bị thí nghiệm

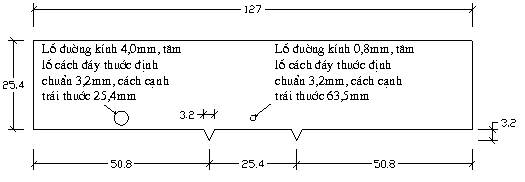

f) Thước định chuẩn (xem Hình 2): Làm bằng kim loại, có 2 gờ lồi cao 3,2 mm cách nhau một đoạn 25,4 mm. Dùng để điều chỉnh cao độ bề mặt mẫu thí nghiệm, định cỡ ngọn lửa và độ cao mồi lửa so với bề mặt mẫu thí nghiệm.

Kích thước tính bằng milimet

Hình 2. Thước định chuẩn

5.2 Vỏ chắn: Dùng để chắn ánh sáng giúp cho việc phát hiện ngọn lửa xuất hiện trên bề mặt mẫu được dễ dàng. Vỏ chắn có cấu tạo gồm 3 tấm kim loại, trong đó 2 tấm hình chữ nhật kích thước 610x710 mm gắn với nhau bằng bản lề trên cạnh dài 710 mm, một tấm hình tam giác cân kích thước 610x610x860 mm được gắn với cạnh 610 mm của một trong hai tấm chữ nhật bằng bản lề; mặt trong của vỏ chắn được sơn đe
