- 1Tiêu chuẩn quốc gia TCVN 7739-2:2007 về Sợi thuỷ tinh - Phương pháp thử - Phần 2: Xác định khối lượng dài
- 2Tiêu chuẩn quốc gia TCVN 7739-3:2007 về Sợi thuỷ tinh - Phương pháp thử - Phần 3: Xác định hàm lượng chất kết dính
- 3Tiêu chuẩn quốc gia TCVN 7739-4:2007 về Sợi thuỷ tinh - Phương pháp thử - Phần 4: Xác định đường kính trung bình
- 4Tiêu chuẩn quốc gia TCVN 7739-1:2007 về Sợi thuỷ tinh - Phương pháp thử - Phần 1: Xác định độ ẩm
TCVN 7739-5:2007
SỢI THỦY TINH - PHƯƠNG PHÁP THỬ - PHẦN 5: XÁC ĐỊNH ĐỘ XE CỦA SỢI
Glass fibers - Test methods - Part 5: Determination of twist
1. Phạm vi áp dụng
Tiêu chuẩn này quy định phương pháp xác định độ xe của sợi thủy tinh.
2. Thuật ngữ và định nghĩa
Thuật ngữ sử dụng trong tiêu chuẩn này được hiểu như sau:
2.1. Kiểu xe chữ Z và kiểu xe chữ S (Z twist and S twist)
Kiểu xe chữ Z và kiểu xe chữ S là các kiểu xe của sợi tạo thành các vòng xoắn dạng chữ Z hoặc chữ S quanh trục trung tâm sợi ở vị trí thẳng đứng (xem Hình 1).

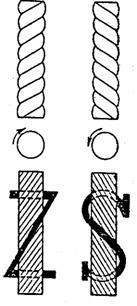

Hình 1 - Mô tả kiểu xe chữ Z và chữ S
2.2. Độ xe (tpm-twist per meter)
Độ xe của sợi thủy tinh là số vòng xoắn của sợi thủy tinh trên một mét chiều dài sợi, quanh trục trung tâm theo hình chữ Z hay chữ S.
3. Nguyên tắc
Sợi dùng làm mẫu thử đã biết chiều dài, tiến hành tháo sợi từ từ ngược với hướng đã xe cho tới khi tất cả các sợi nằm song song với nhau.
Ghi lại kiểu xe của sợi (S hoặc Z) và số vòng xoắn đã tháo được trên một mét chiều dài sợi.
4. Thiết bị, dụng cụ
4.1. Thiết bị xác định độ xe của sợi, bao gồm:
- Hai chiếc kẹp, một chiếc chuyển động theo chiều nằm ngang và một chiếc quay quanh một thanh dẫn. Kẹp phải giữ mẫu căng nhưng không làm đứt mẫu;
- Có bộ phận đếm được số vòng quay của sợi khi tháo ra và có khả năng đo được chiều dài mẫu sợi đoạn giữa hai chiếc kẹp với độ chính xác ± 1 mm;
Thiết bị phải có khả năng giữ chặt sợi mà không cần phải dán hay làm hỏng sợi và có khả năng điều chỉnh lực kéo giữa hai đầu kẹp. Khoảng cách ban đầu giữa hai kẹp là (500 ± 1) mm.
4.2. Dao hoặc kéo, dùng để cắt mẫu.
4.3. Kính lúp, dùng để quan sát khi thí nghiệm.
5. Mẫu thử
Lấy ba mẫu liền kề trong một ống hay cuộn sợi (có thể lấy số mẫu lớn hơn nhưng phải là mẫu liền kề). Chiều dài của mẫu thử phải lớn hơn 500 mm.
Phải đảm bảo mẫu đem thử không bị đứt.
6. Cách tiến hành
Lấy mẫu sợi ra khỏi cuộn sản phẩm.
Đặt mẫu sợi thủy tinh nằm thẳng, đảm bảo những sợi đem đi thử không bị đứt.
Nhẹ nhàng đưa mẫu vào thiết bị thử, cố định một đầu bằng kẹp quay và đầu kia bằng kẹp trượt. Sau khi kẹp phải chắc chắn các sợi đều kéo căng với lực kéo (0,25 ± 0,1) cN/tex.
Đặt thiết bị đo về vị trí 0. Quay kẹp xoay hướng ngược lại với hướng sợi được xe, đảm bảo sợi không bị trùng.
Dùng kính lúp quan sát quá trình xoay kẹp sao cho tất cả các sợi nằm song song với nhau thì dừng lại.
Đếm và ghi nhận số vòng xoay (N).
Lặp lại quá trình đo cho các mẫu còn lại.
7. Tính kết quả
Độ xe của sợi (T), tính bằng vòng/m, theo công thức sau:
T =
trong đó:
N là số vòng xe của sợi được tháo ra;
Để xem đầy đủ nội dung Tiêu chuẩn/Quy chuẩn và sử dụng toàn bộ tiện ích của Hệ Thống Pháp Luật vui lòng lựa chọn và đăng ký gói cước.
Nếu bạn là thành viên. Vui lòng ĐĂNG NHẬP để tiếp tục.
- 1Tiêu chuẩn xây dựng Việt Nam TCXD 141:1985 về Thuỷ tinh - Cát để sản xuất thuỷ tinh - Phương pháp phân tích hoá học - Xác định hàm lượng niken oxyt
- 2Tiêu chuẩn quốc gia TCVN 1046:2004 (ISO 719: 1985) về Thuỷ tinh - Độ bền nước của hạt thuỷ tinh ở 98 độ C - Phương pháp thử và phân cấp
- 3Tiêu chuẩn quốc gia TCVN 1047:2004 (ISO 695: 1991) về Thuỷ tinh - Độ bền ăn mòn đối với hỗn hợp dung dịch kiềm sôi - Phương pháp thử và phân cấp
- 1Quyết định 3236/QĐ-BKHCN năm 2007 về việc công bố tiêu chuẩn quốc gia do Bộ trưởng Bộ Khoa học và Công nghệ ban hành
- 2Tiêu chuẩn xây dựng Việt Nam TCXD 141:1985 về Thuỷ tinh - Cát để sản xuất thuỷ tinh - Phương pháp phân tích hoá học - Xác định hàm lượng niken oxyt
- 3Tiêu chuẩn quốc gia TCVN 1046:2004 (ISO 719: 1985) về Thuỷ tinh - Độ bền nước của hạt thuỷ tinh ở 98 độ C - Phương pháp thử và phân cấp
- 4Tiêu chuẩn quốc gia TCVN 1047:2004 (ISO 695: 1991) về Thuỷ tinh - Độ bền ăn mòn đối với hỗn hợp dung dịch kiềm sôi - Phương pháp thử và phân cấp
- 5Tiêu chuẩn quốc gia TCVN 7739-2:2007 về Sợi thuỷ tinh - Phương pháp thử - Phần 2: Xác định khối lượng dài
- 6Tiêu chuẩn quốc gia TCVN 7739-3:2007 về Sợi thuỷ tinh - Phương pháp thử - Phần 3: Xác định hàm lượng chất kết dính
- 7Tiêu chuẩn quốc gia TCVN 7739-4:2007 về Sợi thuỷ tinh - Phương pháp thử - Phần 4: Xác định đường kính trung bình
- 8Tiêu chuẩn quốc gia TCVN 7739-1:2007 về Sợi thuỷ tinh - Phương pháp thử - Phần 1: Xác định độ ẩm
Tiêu chuẩn quốc gia TCVN 7739-5:2007 về Sợi thuỷ tinh - Phương pháp thử - Phần 5: Xác định độ xe của sợi
- Số hiệu: TCVN7739-5:2007
- Loại văn bản: Tiêu chuẩn Việt Nam
- Ngày ban hành: 01/01/2007
- Nơi ban hành: ***
- Người ký: ***
- Ngày công báo: Đang cập nhật
- Số công báo: Đang cập nhật
- Ngày hiệu lực: 06/11/2024
- Tình trạng hiệu lực: Còn hiệu lực
