Giới thiệu chung về Tiêu chuẩn quốc gia TCVN 4634:1988

Tiêu chuẩn quốc gia TCVN 4634:1988 quy định chi tiết về cấu tạo, kích thước và các yêu cầu kỹ thuật đối với đai ốc tròn xẻ rãnh dùng cho ống kẹp và ống găng của ổ lăn. Đây là văn bản kỹ thuật quan trọng giúp thống nhất các tiêu chuẩn chế tạo, lắp ráp và nghiệm thu chi tiết cơ khí trong ngành chế tạo máy và thiết bị công nghiệp tại Việt Nam.

Phạm vi áp dụng và đối tượng điều chỉnh

• Đối tượng áp dụng: Tiêu chuẩn này áp dụng trực tiếp cho các loại đai ốc tròn xẻ rãnh được thiết kế để định vị, cố định ổ lăn trên trục thông qua ống kẹp (adapter sleeves) và ống găng (withdrawal sleeves).
• Lĩnh vực cơ khí chế tạo: Quy chuẩn này là căn cứ pháp lý và kỹ thuật cho các cơ sở sản xuất, thiết kế, chế tạo phụ tùng cơ khí, đặc biệt là các chi tiết liên quan đến hệ thống truyền động và ổ đỡ.

Các nội dung kỹ thuật cốt lõi của tiêu chuẩn

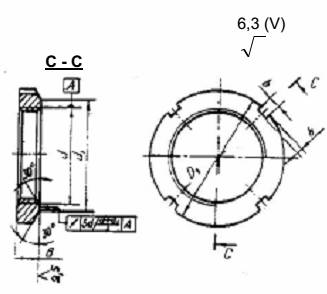

• Thông số kích thước và hình dáng hình học: Tiêu chuẩn quy định cụ thể kích thước danh nghĩa của ren, đường kính ngoài, chiều dày đai ốc, cũng như kích thước và số lượng rãnh xẻ trên chu vi đai ốc để phục vụ cho việc siết chặt bằng chìa vặn chuyên dụng.
• Yêu cầu về ren: Ren của đai ốc tròn xẻ rãnh phải tuân thủ các tiêu chuẩn về ren hệ mét thông dụng, đảm bảo độ dung sai lắp ghép chặt chẽ để tránh hiện tượng tự tháo trong quá trình vận hành của máy móc.
• Vật liệu chế tạo: Quy định các mác thép phù hợp để chế tạo đai ốc, đảm bảo độ bền kéo, độ cứng bề mặt và khả năng chịu lực siết lớn mà không bị biến dạng hoặc cháy ren.
• Độ nhám bề mặt và dung sai: Xác định giới hạn sai lệch kích thước cho phép đối với các bề mặt làm việc, bề mặt ren và các rãnh xẻ nhằm đảm bảo tính lắp lẫn cao giữa các chi tiết của các nhà sản xuất khác nhau.

Quy định về ghi nhãn, bao gói và bảo quản

• Ghi nhãn sản phẩm: Trên mỗi sản phẩm hoặc bao bì thương mại phải thể hiện rõ ký hiệu đai ốc, mã hiệu tiêu chuẩn TCVN 4634:1988, tên nhà sản xuất và các thông số kỹ thuật cơ bản.
• Bảo quản chống ăn mòn: Đai ốc sau khi gia công xong phải được xử lý bề mặt (như mạ hoặc bôi dầu mỡ bảo dưỡng) để tránh han gỉ trong quá trình lưu kho và vận chuyển.

Ý nghĩa và vai trò của TCVN 4634:1988

Việc áp dụng TCVN 4634:1988 giúp chuẩn hóa quy trình sản xuất phụ tùng ổ lăn trong nước, nâng cao chất lượng sản phẩm cơ khí nội địa, đồng thời tạo điều kiện thuận lợi cho việc bảo trì, thay thế linh kiện trong các dây chuyền sản xuất công nghiệp mà không phụ thuộc hoàn toàn vào nguồn hàng nhập khẩu.
