Tiêu chuẩn quốc gia TCVN 10955-2:2015 (hướng dẫn đo dầu mỏ - đo hydrocacbon lỏng - Phần 2: Đồng hồ tuabin) là một văn bản kỹ thuật quan trọng quy định các nguyên tắc, yêu cầu kỹ thuật và quy trình vận hành đối với việc sử dụng đồng hồ tuabin trong đo lường động học chất lỏng hydrocacbon. Dưới đây là phần tóm tắt chi tiết và chuyên sâu về phạm vi áp dụng, tài liệu viện dẫn, thuật ngữ định nghĩa và các nguyên lý cơ bản được quy định từ Điều 1 đến Điều 4 của tiêu chuẩn này.

Điều 1: Phạm vi áp dụng của tiêu chuẩn

Điều khoản này xác định rõ giới hạn và đối tượng áp dụng của tiêu chuẩn, cụ thể bao gồm:

• Hướng dẫn các nguyên tắc thiết kế, lắp đặt, vận hành và hiệu chuẩn đối với đồng hồ đo kiểu tuabin được sử dụng để đo lượng hydrocacbon lỏng dòng chảy tầng hoặc dòng chảy rối.
• Áp dụng đối với các loại hydrocacbon lỏng một pha, bao gồm dầu thô, các sản phẩm dầu mỏ tinh chế, khí hóa lỏng (LPG) và các chất lỏng công nghiệp khác có đặc tính tương tự.
• Không áp dụng cho các dòng chảy hai pha (hỗn hợp lỏng - khí hoặc lỏng - rắn vượt quá mức cho phép) vì có thể gây sai số nghiêm trọng cho thiết bị đo.
• Đưa ra các khuyến nghị nhằm tối ưu hóa độ chính xác của phép đo, giảm thiểu hao hụt thương mại và đảm bảo tính thống nhất trong giao nhận dầu khí.

Điều 2: Tài liệu viện dẫn liên quan

Để áp dụng tiêu chuẩn này một cách chính xác, người sử dụng cần tham chiếu đến các tiêu chuẩn quốc gia và quốc tế liên quan sau đây:

• Các tiêu chuẩn về đo lường dung tích và hiệu chuẩn hệ thống đo (như hệ thống ống chuẩn prover, bể chuẩn).
• Các tiêu chuẩn về hiệu chỉnh ảnh hưởng của nhiệt độ và áp suất lên thể tích chất lỏng hydrocacbon (bảng tra cứu ASTM/API).
• Các quy định về an toàn phòng chống cháy nổ đối với thiết bị điện lắp đặt trong vùng nguy hiểm của công trình dầu khí.

Điều 3: Các thuật ngữ và định nghĩa cốt lõi

Tiêu chuẩn định nghĩa rõ ràng các khái niệm kỹ thuật chuyên ngành để tránh nhầm lẫn trong quá trình thiết kế và vận hành:

• Đồng hồ tuabin (Turbine meter): Thiết bị đo lưu lượng thể tích dựa trên sự quay của rotor được đặt trong dòng chảy chất lỏng. Tốc độ quay của rotor tỷ lệ thuận với vận tốc dòng chảy và thể tích chất lỏng đi qua đồng hồ.
• Hệ số K (K-factor): Số lượng xung phát ra từ bộ cảm biến của đồng hồ trên một đơn vị thể tích chất lỏng thực tế đi qua thiết bị (ví dụ: số xung/m3 hoặc số xung/lít).
• Hệ số đồng hồ (Meter factor): Tỷ số giữa thể tích thực tế của chất lỏng đi qua đồng hồ (được xác định bằng thiết bị chuẩn) và thể tích hiển thị bởi đồng hồ đo. Hệ số này được dùng để hiệu chỉnh kết quả đo thực tế.
• Độ tuyến tính (Linearity): Khả năng duy trì hệ số đồng hồ không đổi trong một dải lưu lượng xác định dưới các điều kiện vận hành không đổi.
• Độ lặp lại (Repeatability): Khả năng của đồng hồ cho ra các kết quả đo giống nhau trong các phép đo liên tiếp thực hiện dưới cùng một điều kiện vận hành.

Điều 4: Nguyên lý hoạt động và các yêu cầu kỹ thuật cơ bản

Điều khoản này phân tích sâu về cơ chế vận hành và các điều kiện cần thiết để đảm bảo đồng hồ tuabin hoạt động ổn định:

• Cơ chế hoạt động: Khi chất lỏng chảy qua đồng hồ, lực đẩy của dòng chảy tác động lên các cánh rotor làm rotor quay. Bộ cảm biến (thường là cảm biến điện từ hoặc quang học) ghi nhận số vòng quay của rotor thông qua các cánh và chuyển đổi thành tín hiệu xung điện để tính toán lưu lượng.
• Ảnh hưởng của tính chất chất lỏng: Độ nhớt và tỷ trọng của hydrocacbon lỏng ảnh hưởng trực tiếp đến hiệu suất của đồng hồ. Độ nhớt tăng cao có thể làm tăng lực cản ma sát, làm giảm độ nhạy ở lưu lượng thấp và thay đổi hệ số K. Do đó, cần phải hiệu chuẩn đồng hồ ở điều kiện độ nhớt tương đương với điều kiện vận hành thực tế.

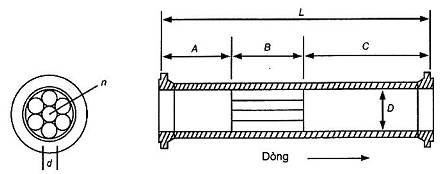

• Yêu cầu về dòng chảy thẳng (Flow conditioning): Để tránh hiện tượng xoáy lốc và biến dạng phân bố vận tốc dòng chảy (gây sai số đo), tiêu chuẩn yêu cầu phải lắp đặt các đoạn ống thẳng có chiều dài tối thiểu ở cả phía thượng lưu và hạ lưu của đồng hồ, hoặc sử dụng bộ nắn dòng (flow straightener).
• Yêu cầu về áp suất ngược (Back pressure): Phải duy trì một áp suất ngược tối thiểu tại hạ lưu của đồng hồ để ngăn ngừa hiện tượng xâm thực (cavitation) và giải phóng khí hòa tan trong hydrocacbon lỏng, vốn là nguyên nhân gây hỏng hóc cơ khí và sai số phép đo nghiêm trọng.
