TIÊU CHUẨN VIỆT NAM

TCVN 10776:2015

CÔNG TRÌNH THỦY LỢI - ĐƯỜNG ỐNG DẪN NƯỚC TƯỚI BẰNG ỐNG NHỰA CỐT SỢI THỦY TINH - THIẾT KẾ LẮP ĐẶT VÀ NGHIỆM THU

Hydraulic structures - Irrigation water supply glass fiber reinforced plastic mortar pipe line - Design installing and acceptance

Lời nói đầu

TCVN 10776 : 2015 Công trình thủy lợi - Đường ống dẫn nước tưới bằng ống nhựa cốt sợi thủy tinh được xây dựng trên cơ sở tham khảo các tiêu chuẩn CECS 190:2005 và CECS 129:2001 của Trung Quốc.

TCVN 10776:2015 do Tổng Công ty Tư vấn Xây dựng Thủy lợi Việt Nam biên soạn, Bộ Nông nghiệp và Phát triển nông thôn đề nghị, Tổng cục Tiêu chuẩn Đo lường Chất lượng thẩm định, Bộ Khoa học và Công nghệ công bố.

CÔNG TRÌNH THỦY LỢI - ĐƯỜNG ỐNG DẪN NƯỚC TƯỚI BẰNG ỐNG NHỰA CỐT SỢI THỦY TINH - THIẾT KẾ LẮP ĐẶT VÀ NGHIỆM THU

Hydraulic structures - Irrigation water supply glass fiber reinforced plastic mortar pipe line - Design installing and acceptance

1  Phạm vi áp dụng

Tiêu chuẩn này quy định các yêu cầu kỹ thuật trong thiết kế lắp đặt và nghiệm thu đường ống dẫn nước tưới bằng ống nhựa cốt sợi thủy tinh chôn trong đất ở các công trình thủy lợi, bao gồm xây dựng mới, sửa chữa, phục hồi hoặc nâng cấp.

Tiêu chuẩn này không áp dụng cho những đường ống lộ thiên hoặc có lớp bọc bên ngoài bằng các loại vật liệu khác hoặc các đường ống dẫn nước có yêu cầu đặc biệt trong các khu công nghiệp.

Tiêu chuẩn này áp dụng cho những đường ống xây dựng ở khu vực có điều kiện địa chất công trình thông thường. Khi sử dụng ở vùng đất có tính trương nở, đất xốp không bão hòa v.v... có thể tham khảo.

2  Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả sửa đổi, bổ sung (nếu có).

TCVN 2737 : 1995          Tải trọng và tác động - Tiêu chuẩn thiết kế

TCVN 4253 : 2012          Công trình thủy lợi - Nền công trình thủy công - Yêu cầu thiết kế;

TCVN 4447 : 2012          Công tác đất - Yêu cầu kỹ thuật thi công và nghiệm thu;

TCVN 8636 : 2011          Công trình thủy lợi - Đường ống áp lực bằng thép - Yêu cầu kỹ thuật trong thiết kế, chế tạo và lắp đặt;

3  Thuật ngữ, định nghĩa và ký hiệu

Tiêu chuẩn này sử dụng các thuật ngữ, định nghĩa và ký hiệu sau:

3.1  Thuật ngữ, định nghĩa

3.1.1

Ống nhựa cốt sợi thủy tinh có kẹp lớp nhựa độn cát ở giữa (sau đây gọi tắt là “Ống nhựa cốt sợi thủy tinh”) (Glass fiber reinforced plastic motar pipe)

Ống dùng sợi thủy tinh làm vật liệu gia cố, nhựa nhiệt rắn làm vật liệu kết dính, cát thạch anh làm vật liệu độn. Theo công nghệ gia công phân ra ống nhựa polyester không bão hòa cốt sợi thủy tinh đúc ly tâm có kẹp lớp nhựa độn cát ở giữa và ống nhựa nhiệt rắn cuốn sợi thủy tinh có kẹp lớp nhựa độn cát ở giữa.

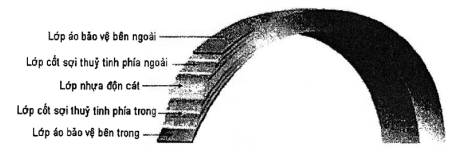

Hình 1 - Cấu tạo ống nhựa cốt sợi thủy tinh

3.1.2

Lớp kết cấu thành ống (Pipe structural wall)

Lớp thành ống chịu lực, được cấu tạo bởi các lớp cốt sợi thủy tinh ở phí
