TCVN 10648:2014

ISO 6195:2013

HỆ THỐNG VÀ BỘ PHẬN TRUYỀN ĐỘNG THỦY LỰC/KHÍ NÉN - RÃNH LẮP VÒNG GẠT DẦU TRÊN CẦN PÍT TÔNG-XY LANH TRONG ỨNG DỤNG CÓ CHUYỂN ĐỘNG TỊNH TIẾN - KÍCH THƯỚC VÀ DUNG SAI

Fluid power systems and components - Cylinder-rod wiper-ring housings in reciprocating applications - Dimensions and tolerances

Lời nói đầu

TCVN 10648:2014 hoàn toàn tương đương với ISO 6195:2013

TCVN 10648:2014 do Ban kỹ thuật tiêu chuẩn quốc gia TCVN/TC 131 “Hệ thống truyền dẫn chất lỏng” biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

Lời giới thiệu

Trong các hệ thống truyền động thủy lực/khí nén, năng lượng được truyền và điều khiển thông qua một lưu chất (chất lỏng hoặc chất khí) có áp trong một mạch kín. Các vòng gạt được sử dụng để ngăn ngừa sự xâm nhập của các chất nhiễm bẩn và do đó bảo vệ các vòng bít và các ổ trục bên trong thiết bị.

Tiêu chuẩn này là một trong loạt các tiêu chuẩn về kích thước và dung sai của các rãnh lắp vòng gạt dầu.

HỆ THỐNG VÀ BỘ PHẬN TRUYỀN ĐỘNG THỦY LỰC/KHÍ NÉN - RÃNH LẮP VÒNG GẠT DẦU TRÊN CẦN PÍT TÔNG-XY LANH TRONG ỨNG DỤNG CÓ CHUYỂN ĐỘNG TỊNH TIẾN - KÍCH THƯỚC VÀ DUNG SAI

Fluid power systems and components - Cylinder-rod wiper-ring housings in reciprocating applications - Dimensions and tolerances

1. Phạm vi áp dụng

Tiêu chuẩn này quy định các kích thước và dung sai của các rãnh lắp vòng gạt dầu trên cần pít tông-xy lanh trong ứng dụng có chuyển động tịnh tiến dùng cho các xy lanh thủy lực/khí nén. Phạm vi đường kính cần từ 4 mm đến 360 mm.

Tiêu chuẩn này áp dụng cho năm kết cấu rãnh lắp vòng gạt dầu sau:

- Kiểu A: Rãnh có gờ hoặc nắp riêng để giữ vòng gạt dầu đàn hồi;

- Kiểu B: Rãnh hở dùng cho vòng gạt có vành đai gia cường được lắp ép vào rãnh;

- Kiểu C: Rãnh có gờ để giữ vòng gạt đàn hồi (đây là rãnh được sử dụng ưu tiên cho vòng gạt có hai lưỡi và không có cốt gia cường);

- Kiểu D: Rãnh có gờ để giữ vòng gạt đàn hồi được ốp chất dẻo và có sức căng ban đầu;

- Kiểu E: rãnh có gờ hoặc nắp riêng để giữ vòng gạt đàn hồi (đây là rãnh được sử dụng ưu tiên cho vòng gạt có một lưỡi và không có cốt gia cường).

Các kết cấu rãnh này được sử dụng cho các vòng gạt theo Hình 1.

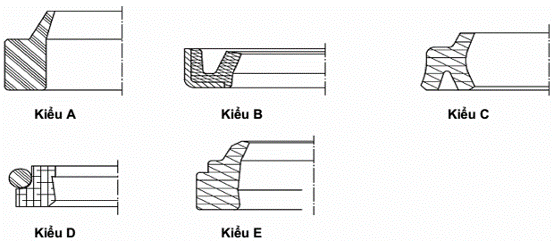

Hình 1 - Các kiểu vòng gạt

Tiêu chuẩn này không quy định kết cấu, hình dạng, vật liệu hoặc đặc tính kỹ thuật của vòng gạt.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 7969 (ISO 3320), Hệ thống và bộ phận thủy lực và khí nén - Đường kính lỗ xy lanh và cần pít tông theo hệ mét và hệ inch.

TCVN 10645 (ISO 5598), Hệ thống và bộ phận truyền động thủy lực/khí nén
