TIÊU CHUẨN VIỆT NAM

TCVN 4164-85

KẾT CẤU CÁCH ĐIỆN CỦA MÁY ĐIỆN

PHƯƠNG PHÁP XÁC ĐỊNH NHANH CẤP CHỊU NHIỆT

Insulation construction of electrical machines. Methods for accelerated determination of heatresistance.

Tiêu chuẩn này quy định phương pháp xác định nhanh cấp chịu nhiệt của kết cấu cách điện cuộn dây stato và rôto máy điện một chiều hoặc xoay chiều tần số 50 và 60Hz, điện áp đến 660 V, làm việc trong điều kiện khí hậu của môi trường sử dụng sản phẩm kỹ thuật điện và điện tử theo TCVN 1443-80.

1. MẪU THỬ NGHIỆM

1.1. Mẫu thử nghiệm phải chế tạo đồng nhất về vật liệu, công nghệ, kích thước, hình dáng bên ngoài và phù hợp với tiêu chuẩn hoặc điều kiện kỹ thuật của đối tượng thử nghiệm.

1.2. Mẫu thử nghiệm là mô hình cuộn dây, hoặc máy điện.

1.3. Mô hình thử nghiệm để xác định cấp chịu nhiệt của kết cấu cách điện cuộn dây stato máy điện đồng bộ và không đồng bộ trình bày ở điều 1.5.

Cho phép sử dụng những loại mẫu khác để xác định cấp chịu nhiệt kết cấu cách điện của loại máy điện cụ thể, ví dụ, các bộ phận của stato hay rôto. Khi đó, phải thực hiện thử nghiệm so sánh song song theo phần 3 – TCVN 3665-81.

1.4. Để xác định cấp chịu nhiệt của cách điện các máy điện có kết cấu định hình, dùng mẫu là các loại máy điện sau:

a) Nhóm động cơ không đồng bộ có chiều cao trục quay từ 56 đến 140 mm, dùng động cơ có chiều cao trục quay 100mm 4 cực, chiều dài loại L.

b) Nhóm động cơ không đồng bộ có chiều cao trục quay từ 160 đến 250 mm, dùng động cơ có chiều cao trục quay 180 mm 4 cực, chiều dài loại L.

c) Động cơ và máy phát điện một chiều, dùng mẫu có chiều cao trục quay 132 mm, 4 cực, chiều dài loại L.

Cho phép sử dụng mẫu là các loại máy điện quay khác để xác định cấp chịu nhiệt của kết cấu cách điện các loại máy điện quay cụ thể.

1.5. Kết cấu mô hình cuộn dây stato máy điện không đồng bộ và đồng bộ trình bày trên hình.

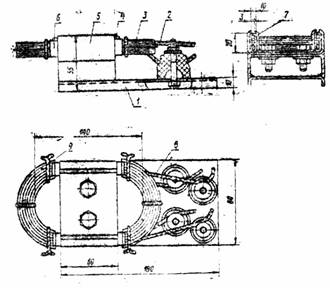

Kết cấu mô hình cuộn dây stato máy điện.

1- Đế; 2- Cách điện pha; 3- Cuộn dây; 4- Nêm; 5- Tấm bên ngoài rãnh; 6- Cách điện rãnh; 7- Tấm bên trong rãnh; 8- Cách điện đầu cuộn dây; 9- Đai.

Mô hình gồm hai cuộn dây cách điện với nhau bằng hệ thống cách điện pha, cách điện với rãnh bằng hệ thống cách điện rãnh và dùng nêm giữ chặt trong rãnh.

Mỗi cuộn dây được quấn bằng hai dây dẫn song song. Nên dùng dây dẫn đường kính 1mm. hệ số lấp đầy rãnh từ 75% đến 80% đối với dây men, và từ 65% đến 70% đối với dây men bọc sợi và dây bọc sợi.

Hệ số lấp đầy rãnh (Fn) xác định theo công thức:

Trong đó:

n - số lượng dây dẫn trong rãnh;

D - đường kính trung bình thực tế của dây dẫn kể cả cách điện (mm);

s - diện tích rãnh khi chế tạo trừ đi tiết diện của cách điện rãnh (cm²).

Khi lắp mô hình cuộn dây, đặt cách điện rãnh cùng với các cuộn dây và phía trong tấm bên ngoài rãnh, sau đó, bắt chặt tấm bên trong rãnh. Hai đầu dây dẫn của mỗi cuộn dây được bảo vệ bằng ống cách điện thủy tinh hay ống cách điện chịu nhiệt. Mỗi đầu dây được bắt chặt trên một sứ cách điện.

Mô hình được tẩm sơn cách điện. Trong trường hợp cần thiết, phải thêm một lớp sơn phủ lên các phần đầu bối cuộn dây. Chế độ tẩm, phủ, sấy mô hình thử nghiệm phải phù hợp với công nghệ chế tạo máy điện tương ứng.

1.6. Mẫu máy điện thử nghiệm phải chế tạo theo đúng công nghệ đã định, những vòng bi phải cho mỡ bôi trơn chịu nhiệt cao nhất hiện có.

1.7. Trước khi bắt đầu thử nghiệm phải kiểm tra cách điện của các mô hình cuộn dây bằng điện áp thử nghiệm tần số 50 Hz trong 1 phút. Cách điện với vỏ và cách điện giữa các cuộn dây đặt điện áp 2500 V, cách điện giữa các dây dẫn song song đặt điện áp 250 V.
