TIÊU CHUẨN VIỆT NAM

TCVN 367 : 1970

GỖ – PHƯƠNG PHÁP GIỚI HẠN KHI TRƯỢT VÀ CẮT
Timber- Method for determination of limit resistance at slipping and shearing

I. Thiết bị và dụng cụ thử

1. Dùng các dụng cụ sau

- Máy thử với độ đo lực chính xác tới 50N, máy phải có bệ đỡ hình cầu, nếu không có thì phải dùng bệ đỡ hình cầu loại di chuyển được :

- Thước cặp (hoặc dùng một dụng cụ đo tương tự) với độ chính xác đến 0,1mm;

- Dụng cụ để xác định độ ẩm theo điều 1 TCVN 358 : 1970;

- Thiết bị chuyên dùng để thử từng chỉ tiêu cơ lí (mô tả bên dưới).

II. Thử trượt dọc thớ

a. Thiết bị thử

2. Khi thử về trượt dọc thớ, ngoài những thiết bị và dụng cụ đã nêu ở điều 1, còn dùng thêm một thiết bị riêng, vẽ ở hình 2.

b. Chuẩn bị thử

3. Chuẩn bị mẫu. Mẫu thử phải có hình dạng và kích thước như hình 1. Hình dạng kích thước mẫu thử trượt dọc thớ.

Tuỳ theo dạng thử, cưa mẫu sao cho mặt phẳng trượt là mặt phẳng xuyên tâm hay tiếp tuyến. Chiều cao của mẫu phải nằm theo hướng đường sinh của các vòng năm (dọc thớ). Các yêu cầu khác về hình dạng và độ chính xác của mẫu phải đúng theo các yêu cầu 14, 15 trong TCVN 356 : 1970.

c. Tiến hành thử

4. Đo mẫu. ở mỗi mẫu, dọc theo đường trượt dùng thước cặp đo (chính xác đến 0,1mm)

bề dày b và chiều dài trượt 1. Mỗi kích thước này đều đo hai lần từ hai phía của mẫu rồi trị số trung bình cộng của từng kích thước.

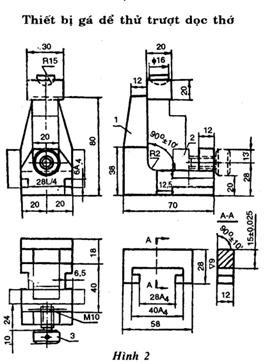

5. Thử trượt dọc thớ. Để thử, dùng một thiết bị gá riêng như hình 2 và cũng có thể dùng thiết bị gá khác.

Mẫu đặt lên gá sao cho mặt thẳng đứng (mặt hẹp) của phần dài hơn kề sát vào thành gá

1. Thành gá phải nhô cao hơn mẫu một ít.

Hai mặt đứng và ngang khác bên dưới của mẫu phải kề sát vào mặt đứng và ngang của tấm di động 2. Muốn vậy, dùng ít đinh vít định vị 3 để di chuyển tấm 2, cho đến khi tiếp xúc hoàn toàn với mẫu. Nhưng không được dùng vít này để ép chặt tấm 2 vào mẫu. Bên trên mẫu thử đặt mẫu ép nhỏ làm miếng ép.

Đặt bộ gá cùng với mẫu lên trên hệ máy sao cho mặt trên của phần dài nhất của mẫu nằm đúng ngay dưới thiết bị ép.

Bàn máy phải di chuyển đều đặn trong suốt quá trình thử ứng với tốc độ tăn g tải 12500 ± 2500N/phút. Nếu dùng máy có bộ phận chuyển động bằng cơ khí thì tốc độ di chuyển là 4mm/phút.

Tăng tải cho đến khi mẫu bị phá hoại. Trên bảng đo lực dọc lấy tải trọng cực đại P_max chính xác đến 50N.

6. Xác định độ ẩm. Sau khi thử, xác định ngay độ ẩm w của mỗi mẫu theo TCVN 358 :1970, dùng nửa lớn hoặc nửa nhỏ của mẫu đã bị phá hoại để làm mẫu đo độ ẩm.

d. Tính toán kết quả thử

7. Giới hạn khi trượt dọc thớ _w của gỗ ở độ ẩm w lúc thử được tính bằng Pa chính xác đến 0,1 MPa theo công thức :

Trong đó :

P_max – Tải trọng cực đại, tính bằng N;

a- Chiều dầy mẫu tính bằng m;

l- Chiều cao của mặt trượt, tính bằng cm.

Giới hạn _w phải được tính về độ ẩm 12%, chính xác đến 0,1MPa theo công thức :
