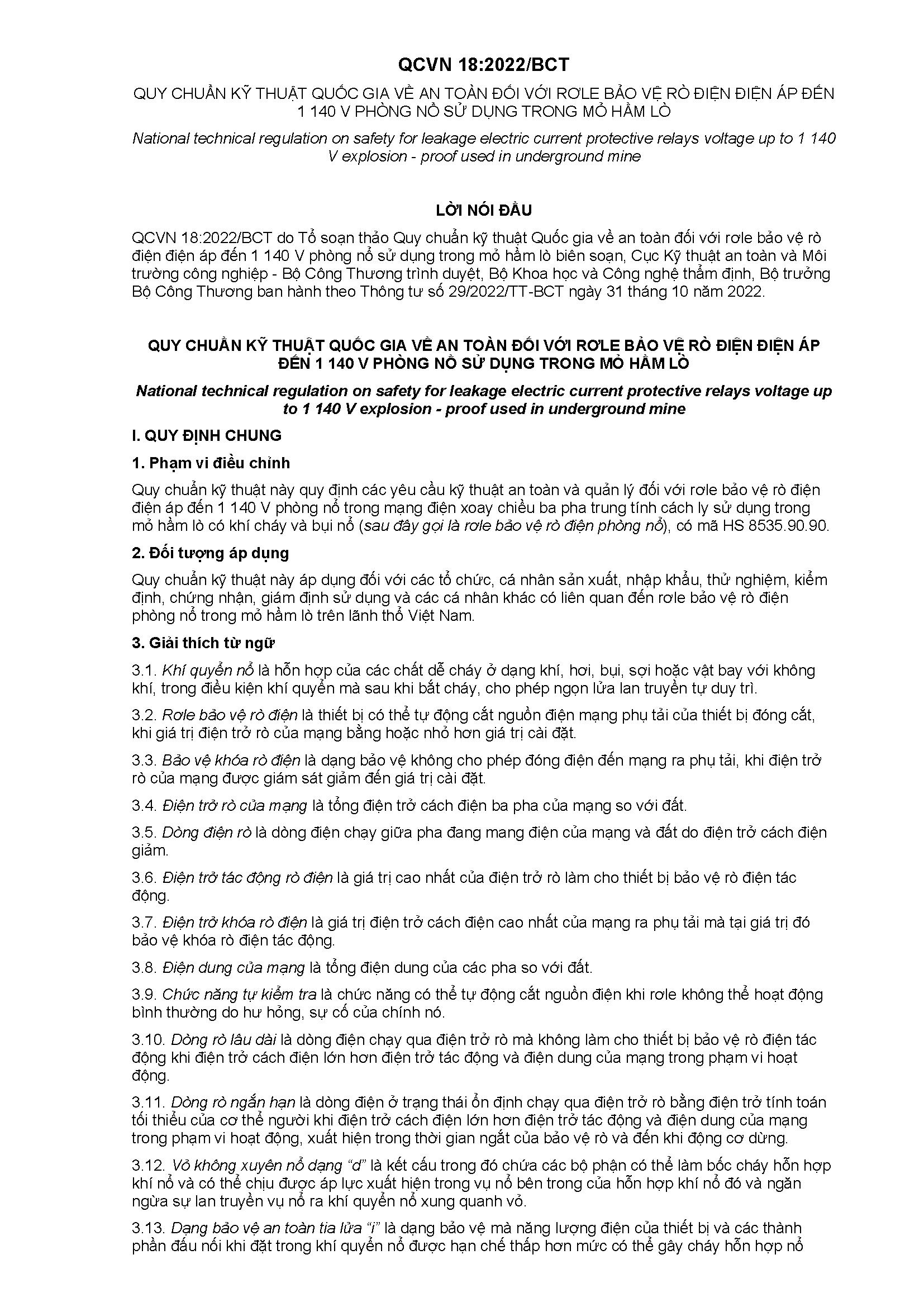

QCVN 18:2022/BCT

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ AN TOÀN ĐỐI VỚI RƠLE BẢO VỆ RÒ ĐIỆN ĐIỆN ÁP ĐẾN 1 140 V PHÒNG NỔ SỬ DỤNG TRONG MỎ HẦM LÒ

National technical regulation on safety for leakage electric current protective relays voltage up to 1 140 V explosion - proof used in underground mine

LỜI NÓI ĐẦU

QCVN 18:2022/BCT do Tổ soạn thảo Quy chuẩn kỹ thuật Quốc gia về an toàn đối với rơle bảo vệ rò điện điện áp đến 1 140 V phòng nổ sử dụng trong mỏ hầm lò biên soạn, Cục Kỹ thuật an toàn và Môi trường công nghiệp - Bộ Công Thương trình duyệt, Bộ Khoa học và Công nghệ thẩm định, Bộ trưởng Bộ Công Thương ban hành theo Thông tư số 29/2022/TT-BCT ngày 31 tháng 10 năm 2022.

QUY CHUẨN KỸ THUẬT QUỐC GIA VỀ AN TOÀN ĐỐI VỚI RƠLE BẢO VỆ RÒ ĐIỆN ĐIỆN ÁP ĐẾN 1 140 V PHÒNG NỔ SỬ DỤNG TRONG MỎ HẦM LÒ

National technical regulation on safety for leakage electric current protective relays voltage up to 1 140 V explosion - proof used in underground mine

I. QUY ĐỊNH CHUNG

1. Phạm vi điều chỉnh

Quy chuẩn kỹ thuật này quy định các yêu cầu kỹ thuật an toàn và quản lý đối với rơle bảo vệ rò điện điện áp đến 1 140 V phòng nổ trong mạng điện xoay chiều ba pha trung tính cách ly sử dụng trong mỏ hầm lò có khí cháy và bụi nổ (sau đây gọi là rơle bảo vệ rò điện phòng nổ), có mã HS 8535.90.90.

2. Đối tượng áp dụng

Quy chuẩn kỹ thuật này áp dụng đối với các tổ chức, cá nhân sản xuất, nhập khẩu, thử nghiệm, kiểm định, chứng nhận, giám định sử dụng và các cá nhân khác có liên quan đến rơle bảo vệ rò điện phòng nổ trong mỏ hầm lò trên lãnh thổ Việt Nam.

3. Giải thích từ ngữ

3.1. Khí quyển nổ là hỗn hợp của các chất dễ cháy ở dạng khí, hơi, bụi, sợi hoặc vật bay với không khí, trong điều kiện khí quyển mà sau khi bắt cháy, cho phép ngọn lửa lan truyền tự duy trì.

3.2. Rơle bảo vệ rò điện là thiết bị có thể tự động cắt nguồn điện mạng phụ tải của thiết bị đóng cắt, khi giá trị điện trở rò của mạng bằng hoặc nhỏ hơn giá trị cài đặt.

3.3. Bảo vệ khóa rò điện là dạng bảo vệ không cho phép đóng điện đến mạng ra phụ tải, khi điện trở rò của mạng được giám sát giảm đến giá trị cài đặt.

3.4. Điện trở rò của mạng là tổng điện trở cách điện ba pha của mạng so với đất.

3.5. Dòng điện rò là dòng điện chạy giữa pha đang mang điện của mạng và đất do điện trở cách điện giảm.

3.6. Điện trở tác động rò điện là giá trị cao nhất của điện trở rò làm cho thiết bị bảo vệ rò điện tác động.

3.7. Điện trở khóa rò điện là giá trị điện trở cách điện cao nhất của mạng ra phụ tải mà tại giá trị đó bảo vệ khóa rò điện tác động.

3.8. Điện dung của mạng là tổng điện dung của các pha so với đất.

3.9. Chức năng tự kiểm tra là chức năng có thể tự động cắt nguồn điện khi rơle không thể hoạt động bình thường do hư hỏng, sự cố của chính nó.

3.10. Dòng rò lâu dài là dòng điện chạy qua điện trở rò mà không làm cho thiết bị bảo vệ rò điện tác động khi điện trở cách điện lớn hơn điện trở tác động và điện dung của mạng trong phạm vi hoạt động.

3.11. Dòng rò ngắn hạn là dòng điện ở trạng thái ổn định chạy qua điện trở rò bằng điện trở tính toán tối thiểu của cơ thể người khi điện trở cách điện lớn hơn điện trở tác động và điện dung của mạng trong phạm vi hoạt động, xuất hiện trong thời gian ngắt của bảo vệ rò và đến khi động cơ dừng.

3.12. Vỏ không xuyên nổ dạng “d” là kết cấu trong đó chứa các bộ phận có thể làm bốc cháy hỗn hợp khí nổ và có thể chịu được áp lực xuất hiện trong vụ nổ bên trong của hỗn hợp khí nổ đó và ngăn ngừa sự lan truyền vụ nổ ra khí quyển nổ xung quanh vỏ.

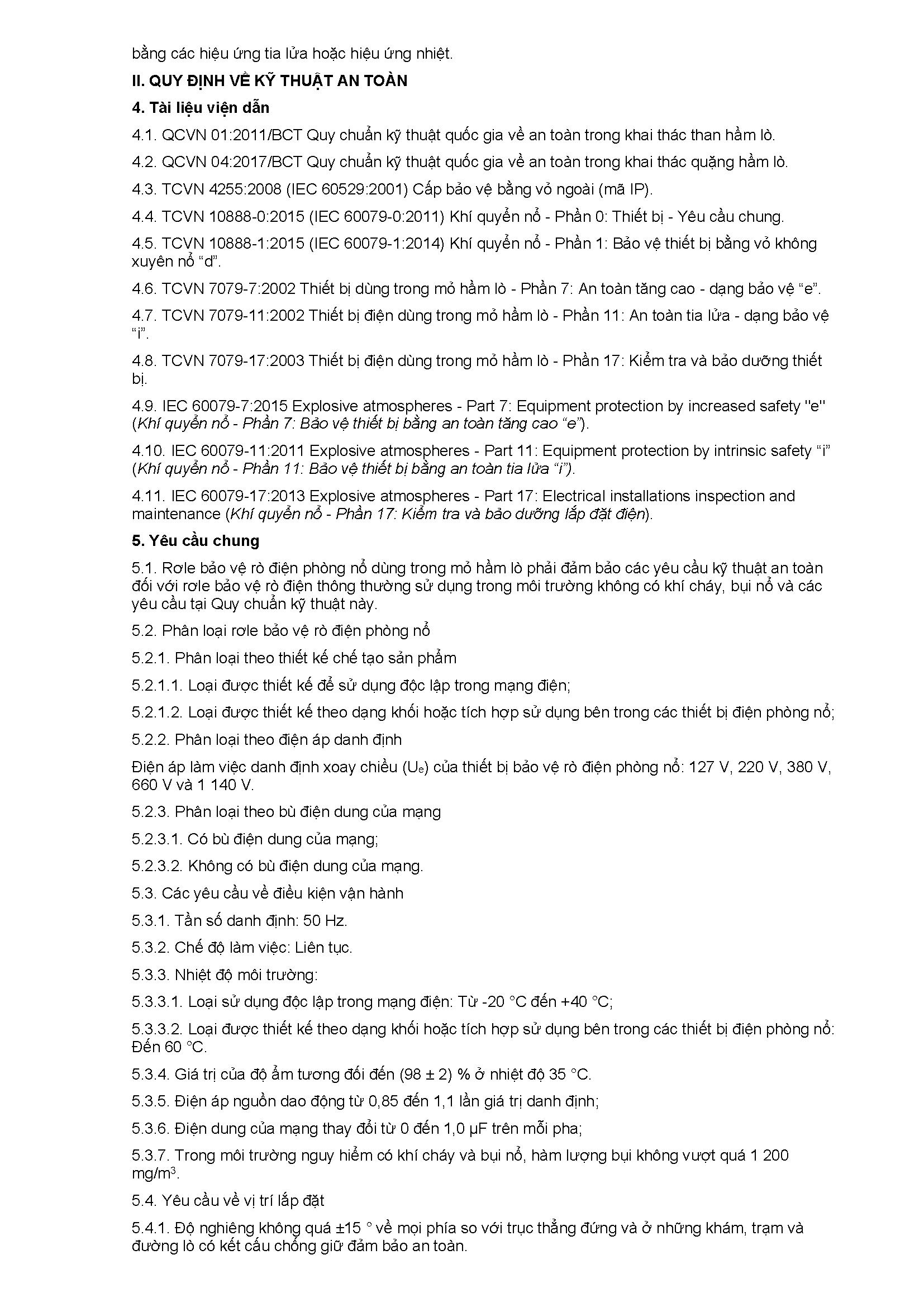

3.13. Dạng bảo vệ an toàn tia lửa “i” là dạng bảo vệ mà năng lượng điện của thiết bị và các thành phần
