TIÊU CHUẨN XÂY DỰNG VIỆT NAM

TCXDVN 317:2004

BLÔC BÊ TÔNG NHẸ - PHƯƠNG PHÁP THỬ

Blocks of lightweight concrete - Method of testing

1 Phạm vi áp dụng

Tiêu chuẩn này quy định các phương pháp xác định chỉ tiêu kỹ thuật cho Blôc bê tông nhẹ được chế tạo từ hỗn hợp xi măng, cốt liệu mịn, chất tạo bọt hoặc chất tạo khí dùng cho các kết cấu chịu lực, chịu lực cách nhiệt, cách nhiệt trong các công trình xây dựng.

2 Tài liệu viện dẫn

TCVN 1772 – 87 - Đá xây dựng – Phương pháp xác định độ ẩm

TCVN 3113:1993 - Bê tông nặng - Phương pháp xác định độ hút nước

3 Phương pháp thử

3.1 Lấy mẫu

Mẫu thử được lấy theo từng lô. Từ lô nghiệm thu lấy 15 viên bất kỳ ở các vị trí khác nhau sao cho mẫu thử là đại diện cho toàn bộ lô sản phẩm.

3.2 Xác định kích thước

Dùng thước lá kim loại đo các chiều viên Blôc, chính xác tới 1mm. Kết quả là giá trị trung bình cộng của 3 kết quả đo tại hai cạnh bên và giữa của mặt tương ứng.

3.3 Xác định khuyết tật hình dạng

3.3.1 Xác định độ vuông góc

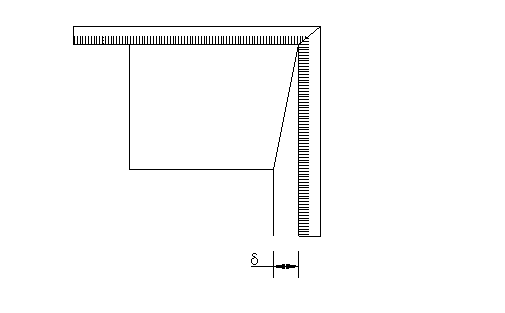

Sai lệch độ vuông góc được xác định bằng thước kim loại có góc 90⁰ và có cạnh dài 500mm. Đặt cạnh thước áp sát một cạnh viên Blôc, dùng các tấm dưỡng kim loại có chiều dày chuẩn biết trước để đo khe hở tạo giữa cạnh kia của thước với mặt bên ở vị trí xa nhất. Kết quả đo là trị số lớn nhất khi đo 2 góc đối nhau của viên Blôc. Sơ đồ nguyên lý xác định độ vuông góc được thể hiện trên hình 1

Hình 1. Sơ đồ nguyên lý xác định độ vuông góc d

3.3.2 Xác định độ cong vênh

Áp thước thẳng lên đường chéo mặt Blôc. Dùng thước lá kim loại đo khoảng hở lớn nhất giữa thước thẳng và bề mặt của Blôc. Sơ đồ nguyên lý xác định độ cong vênh được thể hiện trên hình 2

Kết quả đo là giá trị lớn nhất của 2 lần đo trên từng bề mặt của Blôc .

Hình 2. Sơ đồ nguyên lý xác định độ cong vênh D

3.3.3 Xác định độ sứt góc, cạnh

Dùng thước cặp kỹ thuật đo chiều sâu, chiều dài các góc, cạnh bị sứt. Đếm số vết nứt có chiều sâu ³ 15mm, và chiều dài ³ 20mm trên Blôc.

3.4 Xác định cường độ nén

3.4.1 Nguyên tắc

Xác định lực nén lớn nhất làm phá huỷ một đơn vị diện tích chịu lực của mẫu

3.4.2 Dụng cụ và thiết bị thử

- Máy cắt

- Máy nén có thang lực thích hợp để khi nén, tải trọng phá huỷ mẫu,  nằm trong khoảng từ 20% - 80% tải trọng lớn nhất của thang lực nén đã chọn. Sai số lực đo không lớn hơn 2%.

- Bay, chảo; trộn hồ ximăng

- Thước lá kim loại, có vạch chia tới 1mm

- Các miếng kính hình vuông có chiều dài cạnh không nhỏ hơn 150mm

- Tủ sấy 300⁰C có bộ phận điều chỉnh và ổn định nhiệt độ.

3.4.3 Chuẩn bị mẫu thử

Mẫu thử là 5 viên hình lập phương có kích thước mỗi cạnh: 100±4mm, được cắt từ 5 viên Blôc lấy theo điều 3.1. Trộn hồ ximăng có độ dẻo tiêu chuẩn,
