TIÊU CHUẨN VIỆT NAM

TCVN 7479 : 2005

ISO 1724 : 2003

PHƯƠNG TIỆN GIAO THÔNG ĐƯỜNG BỘ – BỘ NỐI ĐIỆN GIỮA PHƯƠNG TIỆN KÉO VÀ ĐƯỢC KÉO – BỘ NỐI 7 CỰC KIỂU 12N (THÔNG DỤNG) SỬ DỤNG TRÊN CÁC PHƯƠNG TIỆN CÓ ĐIỆN ÁP DANH ĐỊNH 12V

Road vehicles – Connectors for the electrical connection of towing and towed vehicles – 7-pole connector type 12N (normal) for vehicles with 12V nominal supply voltage

Lời nói đầu

TCVN 7479 : 2005 hoàn toàn tương đương với ISO 1724 : 2003(E)

TCVN 7479 : 2005 do Ban kỹ thuật tiêu chuẩn TCVN/TC 22 Phương tiện giao thông đường bộ phối hợp với Cục Đăng kiểm Việt Nam biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ ban hành.

PHƯƠNG TIỆN GIAO THÔNG ĐƯỜNG BỘ – BỘ NỐI ĐIỆN GIỮA PHƯƠNG TIỆN KÉO VÀ ĐƯỢC KÉO – BỘ NỐI 7 CỰC KIỂU 12N (THÔNG DỤNG) SỬ DỤNG TRÊN CÁC PHƯƠNG TIỆN CÓ ĐIỆN ÁP DANH ĐỊNH 12V

Road vehicles – Connectors for the electrical connection of towing and towed vehicles – 7-pole connector type 12N (normal) for vehicles with 12V nominal supply voltage

1 Phạm vi áp dụng

Tiêu chuẩn này quy định kích thước, các thử nghiệm và yêu cầu đối với bộ nối 7 cực kiểu 12N để nối điện giữa phương tiện kéo và được kéo có điện áp danh định 12V nhằm đảm bảo tính lắp lẫn giữa các bộ nối điện.

Chú thích: Trên các phương tiện mới phát triển và trong các trường hợp yêu cầu bộ nối điện có nhiều hơn 7 cực, có thể sử dụng bộ nối 13 cực theo ISO 11446[1] thay cho bộ nối 7 cực theo tiêu chuẩn này và ISO 3732.

2 Tiêu chuẩn viện dẫn

ISO 1103, Road vehicles – Coupling balls for caravans and light trailers – Dimensions (Phương tiện giao thông đường bộ – Chốt kéo của rơ moóc kiểu caravan và rơ moóc hạng nhẹ – Các kích thước)

ISO 3732, Road vehicles – Connectors for the electrical connection of towing and towed vehicles – 7–pole connector type 12 S (supplementary) for vehicles with 12 V nominal supply voltage (Phương tiện giao thông đường bộ – Bộ nối điện giữa phương tiện kéo và được kéo – Bộ nối 7 cực kiểu 12S (bổ sung) sử dụng trên các phương tiện có điện áp danh định 12V)

ISO 4091:2003, Road vehicles – Connector for the electrical connection of towing and towed vehicles – Definitions, tests and requirements (Phương tiện giao thông đường bộ - Bộ nối điện giữa phương tiện kéo và được kéo – Định nghĩa, yêu cầu và phương pháp thử)

ISO 4141 (all part), Road vehicles – Multi – core connecting cables (Phương tiện giao thông đường bộ – Cáp dẫn điện nhiều lõi (tất cả các phần))

Ghi chú: Các ISO không ghi năm ban hành thì áp dụng theo ISO ban hành mới nhất

3 Thuật ngữ và định nghĩa

Tiêu chuẩn này áp dụng các thuật ngữ và định nghĩa nêu trong ISO 4091.

4 Yêu cầu về kích thước

4.1 Yêu cầu chung

Các kích thước không quy định trong tiêu chuẩn này thì theo nhà sản xuất.

Chân cắm của ổ nối điện và phích nối điện phải được xẻ rãnh nhằm tạo ra một lực ép lên chiều dài nhỏ nhất là 8,5 mm khi phích nối điện được nối với ổ nối điện

4.2 Phích nối điện

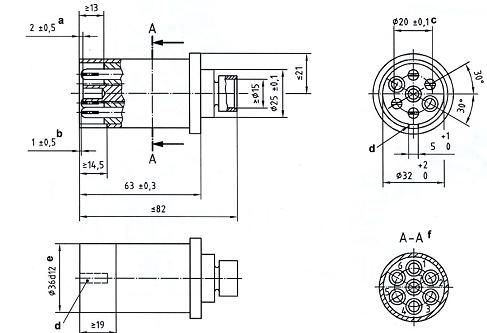

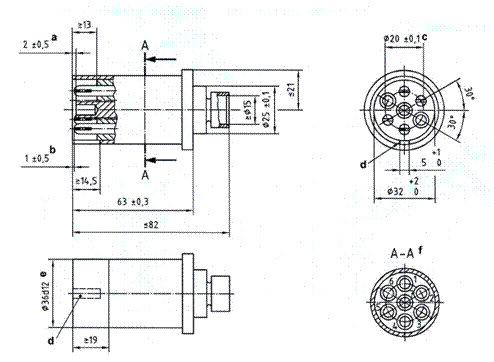

Các kích thước của phích nối điện phải phù hợp với hình 1. Phích nối điện phải có bốn chân cắm xẻ rãnh đàn hồi được đánh số 1, 3, 4 và 6, và ba lỗ cắm được đánh số 2, 5 và 7.

Các kích thước tính bằng milimét

a – Đối với lỗ cắm         d – Rãnh dẫn hướng và định vị

b – Đối với chân cắm    e – Lấy giá trị này khi nhỏ nhấ
