TIÊU CHUẨN VIỆT NAM

TCVN 6913 : 2001

GIƯỜNG BỆNH NHÂN

Patient bed

Lời nói đầu

TCVN 6913 : 2001 do Tiểu ban Kỹ thuật tiêu chuẩn TCVN/TC210/SC1 “Trang thiết bị y tế” biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ khoa học Công nghệ và Môi trường ban hành.

GIƯỜNG BỆNH NHÂN

Patient bed

1. Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho giường bệnh nhân bằng thép dùng trong các cơ sở y tế.

2. Tiêu chuẩn trích dẫn

ISO 683-13 : 1986 Thép ram cao sau khi tôi, thép hợp kim và thép dễ cắt - Thép không gỉ gia công áp lực.

TCVN 1766 - 75 Thép cácbon kết cấu chất lượng tốt - Mác thép và yêu cầu kỹ thuật.

TCVN 1072 : 71 Gỗ - Phân nhóm theo độ cứng.

TCVN 1691 - 75 Mối hàn hồ quang điện bằng tay.

3. Hình dáng và kích thước cơ bản

3.1. Hình dáng các bộ phận chính và kích thước cơ bản của giường bệnh nhân loại không có bánh xe được minh họa trên hình 1. Sai lệch kích thước cho phép là ± 5 %.

3.2. Hình dáng các bộ phận chính và kích thước cơ bản của giường bệnh nhân loại có bánh xe được minh họa trên hình 2. Sai lệch kích thước cho phép là ± 5 %.

4. Vật liệu

4.1. Giường bệnh nhân làm bằng thép không gỉ: các chi tiết của giường bằng kim loại là thép không gỉ loại M11 theo ISO 683-13 : 1986.

4.2. Giường bệnh nhân làm bằng thép cacbon: các chi tiết của giường bằng kim loại là thép cacbon thấp loại CT3 theoTCVN 1766 - 75.

4.3. Giát giường

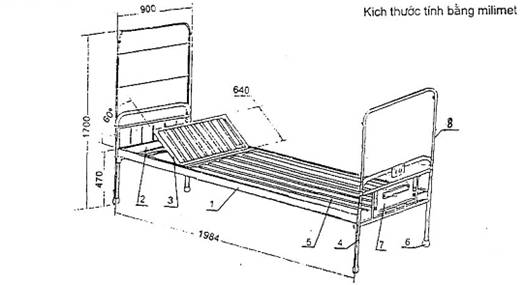

1. Khung thân giường; 2. Khung đầu; 3. Khung nâng đầu;

4. Khung chân; 5.Giát; 6.Đệm chân; 7.Tấm gài bệnh án; 8.Khung cọc màn

Hình 1 - Giường bệnh nhân không có bánh xe

Kích thước tính bằng milimet

1.Khung thân giường; 2. Khung đầu; 3.Khung nâng đầu: 4.Khung chân

5.Giát; 6.Bánh xe: 7.Tấm cài bệnh án; 8.Lan can; 9 Khung cọc màn.

Hình 2 - Giường bệnh nhân có bánh xe

4.3.1. Giát giường bằng kim loại: làm bằng thép không gỉ loại M11 (như 4.1) hoặc thép cacbon thấp loại CT3 (như 4.2).

4.3.2. Giát giường bằng gỗ: làm bằng gỗ nhóm 4 trở lên, theo TCVN 1072-71.

4.4. Đệm chân hoặc lốp bánh xe làm bằng cao su cứng.

4.5. Đệm giường có vỏ bọc ngoài bằng vật liệu không thấm nước và chịu được chất tẩy.

4.6. Lò xo của tấm cài bệnh án làm bằng thép lò xo.

4.7. Quy cách vật liệu cho các chi tiết chính được quy định ở phụ lục A.

5. Yêu cầu kỹ thuật

5.1. Yêu cầu chung

5.1.1. Giường bệnh nhân phải có kết cấu vững chắc và đủ bền. Khung giường và giát giường phải chịu được tải trọng 200 kg (tải trọng thường).

5.1.2. Mặt giường và chân giường phải chắc chắn, giữ được độ ổn định, không rung động trong mọi tư thế.

5.1.3. Các mối hàn ghép phải ngấu chắc, không khuyết lõm, không rỗ nứt đạt TCVN 1691 - 75.

5.1.4. Các chi tiết kim loại của giường bệnh nhân phải nhẵn bóng
