TIÊU CHUẨN QUỐC GIA

TCVN 6590 : 2000

BÀN KHÁM PHỤ KHOA

Gynaecological examination table

Lời nói đầu

TCVN 6590 : 2000 do Ban kỹ thuật Tiêu chuẩn TCVN/TC 150 “Trang thiết bị y tế” biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học, Công nghệ và Môi trường (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn nay được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

BÀN KHÁM PHỤ KHOA

Gynaecological examination table

1. Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho bàn khám phụ khoa bằng thép không gỉ.

2. Tiêu chuẩn trích dẫn

ISO 683-13:1986 Thép ram cao sau khi tôi, thép hợp kim và thép dễ cắt - Thép không gỉ gia công áp lực.

3. Hình dáng và kích thước cơ bản

Hình dáng các bộ phận chính và kích thước cơ bản của bàn khám phụ khoa được minh họa trên hình 1. Sai lệch kích thước cho phép ± 5 %.

4. Nguyên liệu

4.1. Bàn khám phụ khoa làm bằng thép không gỉ loại M11 (theo ISO 683-13). Có thể dùng loại nguyên liệu khác tương đương (tính chất cơ lý, chống gỉ, chống ăn mòn, không hút từ, dễ làm vệ sinh, ...)

CHÚ THÍCH - Trừ giá đỡ đùi làm bằng nhôm đúc, đệm và mặt bàn làm bằng mút bọc giả da và đệm chân bàn làm bằng cao su.

4.2. Khung bàn khám phụ khoa được làm bằng thép ống đường kính không nhỏ hơn f 25 mm, dày không nhỏ hơn 2 mm.

4.3. Mặt các khung đỡ lưng, khung ngồi và bậc lên xuống được lát bằng thép tấm dày 0,8 ¸ 1,0 mm.

4.4. Khay đựng nước thải được dập liền bằng thép tấm dày 0,5 ¸ 0,8 mm.

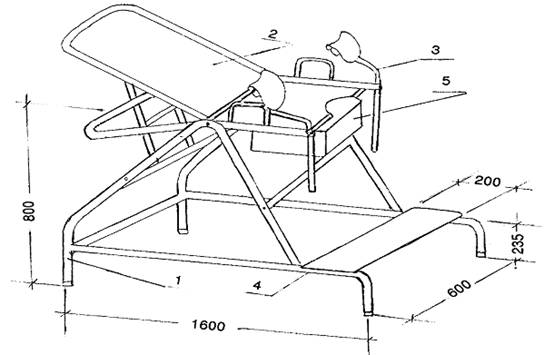

Kích thước tính bằng milimét

1 - Khung; 2 - Bộ phận đỡ lưng; 3 - Giá đỡ đùi; 4 - Bậc lên xuống; 5 - Khay đựng nước thải.

Hình 1 - Hình dạng và kích thước cơ bản

5. Yêu cầu kỹ thuật

5.1. Yêu cầu chung

5.1.1. Khả năng chịu tải của bàn khám phụ khoa đạt 200 kg, gấp 2 lần tải trọng thông thường.

5.1.2. Độ bền cơ học của bàn khám phụ khoa phải đạt yêu cầu kiểm tra ở điều 7.3.

5.1.3. Các mối hàn phải ngấu, không khuyết lõm, rỗ nứt.

5.1.4. Bàn khám phụ khoa có kết cấu cân đối, không lộ các góc cạnh sắc. Vít và các chi tiết cố định khác phải làm mất cạnh sắc và khử sạch ba via.

5.1.5. Các chi tiết bằng thép không gỉ phải được đánh bóng bề mặt đạt Ra = 0,63 mm.

5.1.6. Bàn khám phụ khoa không bị gỉ do tác động của môi trường và khí hậu.

5.1.7. Bàn khám phụ khoa phải dễ làm vệ sinh.

5.1.8. Bán khám phụ khoa có thể tháo rời thành từng bộ phận, phải được lắp lẫn hoàn toàn, thuận tiện cho việc bảo quản và vận chuyển.

5.1.9. Sau khi lắp ráp, bàn khám phụ khoa phải cứng vững, không bị lắc dưới tác động của lực 30 kg vào lần lượt 4 góc mặt bàn.

5.2. Yêu cầu đối với các bộ phận chính

5.2.1. Các khung (1) phải chịu được tải trọng thông thường 100 kg.

5.2.2. Các khung mặt bàn được lát bằng thép tấm dày 0,8 ¸ 1 mm, căng phẳng, bóng đẹp.

5.2.3. Bộ phận
