Giới thiệu chung về Tiêu chuẩn Việt Nam TCVN 6360:1998

Tiêu chuẩn Việt Nam TCVN 6360:1998 về Chi tiết lắp xiết - Bulông, vít, vít cấy và đai ốc - Ký hiệu và tên gọi kích thước là văn bản kỹ thuật nền tảng nhằm đồng bộ hóa hệ thống ký hiệu, thuật ngữ và cách xác định kích thước hình học cho các chi tiết lắp xiết cơ khí tại Việt Nam. Tiêu chuẩn này hoàn toàn tương đương với tiêu chuẩn quốc tế ISO 225, giúp các doanh nghiệp trong nước dễ dàng tiếp cận và áp dụng các tiêu chuẩn thiết kế, chế tạo toàn cầu.

Nội dung chi tiết Phần mở đầu và các Điều khoản đầu (Từ Điều 1 đến Điều 4)

Điều 1: Phạm vi áp dụng

Điều khoản này xác định rõ giới hạn và đối tượng áp dụng của tiêu chuẩn:

• Tiêu chuẩn quy định các ký hiệu và tên gọi kích thước cho các loại bulông, vít, vít cấy và đai ốc thông dụng.
• Đối tượng áp dụng bao gồm các kỹ sư thiết kế bản vẽ kỹ thuật, các nhà sản xuất chi tiết lắp xiết, các đơn vị thương mại và cơ quan kiểm định chất lượng sản phẩm cơ khí.
• Mục đích của tiêu chuẩn là đơn giản hóa việc ghi kích thước trên bản vẽ và trong các tài liệu kỹ thuật bằng cách sử dụng một hệ thống ký hiệu thống nhất, tránh sự chồng chéo hoặc hiểu sai bản vẽ.

Điều 2: Tiêu chuẩn viện dẫn

Để áp dụng TCVN 6360:1998 một cách chính xác và hiệu quả, người sử dụng cần kết hợp tham chiếu với các tiêu chuẩn liên quan khác:

• Các tiêu chuẩn về ren mét thông dụng và dung sai ren.
• Các tiêu chuẩn về dung sai lắp ghép và sai lệch giới hạn cho các chi tiết lắp xiết.
• Các tài liệu kỹ thuật nền tảng về hệ thống tài liệu thiết kế sản phẩm và bản vẽ kỹ thuật chung.

Điều 3: Nguyên tắc chung về ký hiệu và kích thước

Điều khoản này đưa ra các nguyên tắc cơ bản trong việc thiết lập và thể hiện hệ thống ký hiệu trên bản vẽ:

• Các ký hiệu chữ cái (như d, l, b, k, s) được sử dụng thống nhất để chỉ các kích thước đặc trưng của chi tiết lắp xiết, không tự ý thay đổi ký hiệu trong các tài liệu kỹ thuật liên quan.
• Cách thức thể hiện các đường kích thước, đường gióng và trị số kích thước trên bản vẽ kỹ thuật phải tuân thủ nghiêm ngặt các quy định về vẽ kỹ thuật cơ khí.
• Đảm bảo tính trực quan, phân biệt rõ ràng giữa các kích thước dễ gây nhầm lẫn (ví dụ: phân biệt giữa chiều dài toàn bộ của vít và chiều dài phần ren hữu ích).

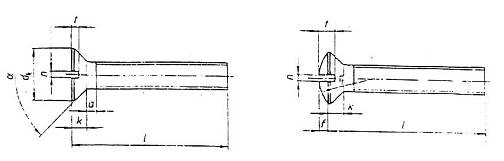

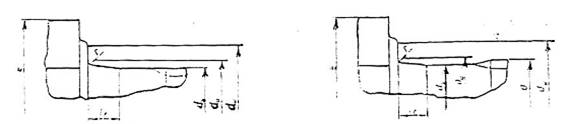

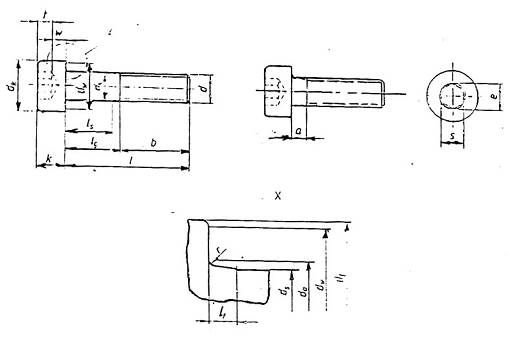

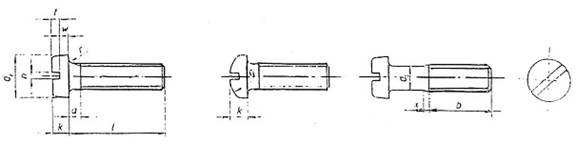

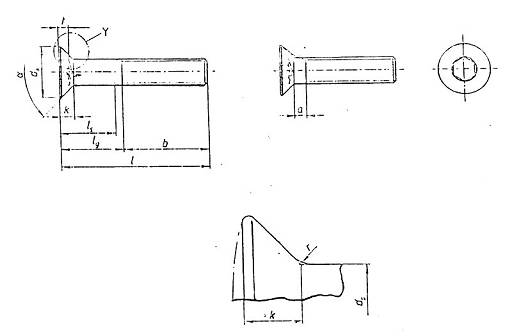

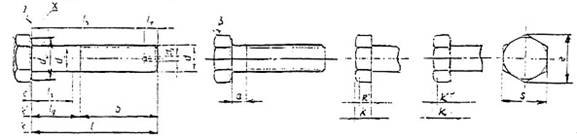

Điều 4: Ký hiệu và tên gọi các kích thước cơ bản

Đây là nội dung cốt lõi quy định chi tiết các ký hiệu tiêu chuẩn cho từng thông số hình học của chi tiết lắp xiết:

• Ký hiệu d: Đường kính danh nghĩa của ren (đường kính ngoài của ren ngoài đối với bulông/vít hoặc đường kính trong của ren trong đối với đai ốc).
• Ký hiệu P: Bước ren (khoảng cách giữa hai đỉnh ren kề nhau đo dọc theo trục ren).
• Ký hiệu l: Chiều dài danh nghĩa của bulông, vít hoặc vít cấy (thường tính từ mặt tựa của đầu đến cuối thân ren).
• Ký hiệu b: Chiều dài phần cắt ren (chiều dài phần ren hữu ích để vặn đai ốc hoặc vặn vào lỗ ren).
• Ký hiệu k: Chiều cao của đầu bulông hoặc đầu vít.
• Ký hiệu s: Kích thước vặn chìa vặn (khoảng cách giữa hai mặt dẹt đối diện của đầu lục giác hoặc đai ốc).
• Ký hiệu e: Đường kính vòng tròn ngoại tiếp của đầu lục giác hoặc đai ốc.
• Ký hiệu m: Chiều cao của đai ốc (độ dày của đai ốc).

Ý nghĩa thực tiễn của các điều khoản đầu

Việc quy định rõ ràng từ Điều 1 đến Điều 4 giúp thiết lập một "ngôn ngữ kỹ thuật chung" thống nhất cho ngành cơ khí chế tạo. Sự chuẩn hóa này giúp loại bỏ các sai sót không đáng có trong quá trình thiết kế, chuyển giao công nghệ, chế tạo hàng loạt và nghiệm thu sản phẩm chi tiết lắp xiết tại Việt Nam.
