TIÊU CHUẨN QUỐC GIA
TCVN 3611 : 1981
VÍT CẤY CÓ CHIỀU DÀI ĐOẠN REN CẤY BẰNG 1,25D (TINH)
Studs with threaded end of 1,25d (higher accuracy)
Lời nói đầu
TCVN 3611 : 1981 thay thế TCVN 1082 : 1971;
TCVN 3611 : 1981 do Cục Tiêu chuẩn – Đo lường – Chất lượng Nhà nước (nay là Tổng cục Tiêu chuẩn Đo lường Chất lượng) biên soạn và trình duyệt, Uỷ ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành;
Tiêu chuẩn TCVN 3611 : 1981 được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ–CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
VÍT CẤY CÓ CHIỀU DÀI ĐOẠN REN CẤY BẰNG 1,25D (TINH)
Studs with threaded end of 1,25d (higher accuracy)
1. Tiêu chuẩn này dùng cho vít cấy cấp chính xác bình thường có đường kính ren từ 2 mm đến 48mm, cấy vào các lỗ ren trong các chi tiết bằng gang dẻo và gang xám.
Cho phép dùng vít cấy này cấy vào các lỗ ren trong các chi tiết bằng thép và đồng thanh có độ dãn dài tương đối của các loại mẫu thử ngắn d5 không nhỏ hơn 8% theo TCVN 197-66.

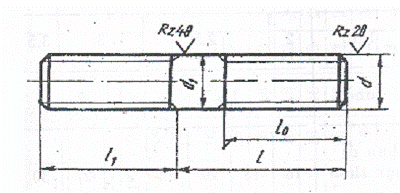

2 Kết cấu và kích thước của vít cấy phải theo chỉ dẫn trên Hình vẽ và trong Bảng 1, Bảng 2.
CHÚ THÍCH:
1. Cho phép sản xuất vít cấy có đường kính thân bằng đường kính trung bình của ren.
2. Phần sai lệch giới hạn của các kích thước cho phép khuyến khích áp dụng.
Bảng 1
mm
Đường kính danh nghĩa của ren d | 2 | 2,5 | 3 | 4 | 5 |
