Tổng quan về Tiêu chuẩn quốc gia TCVN 3615:1981

Tiêu chuẩn quốc gia TCVN 3615:1981 quy định các thông số kích thước và yêu cầu kỹ thuật đối với sản phẩm vít cấy có chiều dài đoạn ren cấy bằng 2d (trong đó d là đường kính danh nghĩa của ren), thuộc cấp chính xác tinh (cấp độ chính xác cao). Đây là tiêu chuẩn kỹ thuật nền tảng trong ngành cơ khí chế tạo, giúp đồng bộ hóa thiết kế và chế tạo các chi tiết lắp xiết tại Việt Nam.

Các nội dung cốt lõi của tiêu chuẩn

Tiêu chuẩn tập trung vào việc chuẩn hóa các thông số hình học và cơ lý tính của vít cấy nhằm đảm bảo khả năng lắp lẫn và độ bền của mối ghép:

• Phạm vi áp dụng: Tiêu chuẩn áp dụng cho các loại vít cấy có đường kính ren từ nhỏ đến lớn, chuyên dùng trong các mối liên kết cơ khí yêu cầu độ chính xác cao. Chiều dài đoạn ren cấy bằng 2d thường được ưu tiên sử dụng khi cấy vào các chi tiết làm bằng vật liệu có độ bền trung bình hoặc thấp (như hợp kim nhôm, gang) để đảm bảo độ bám chắc chắn.

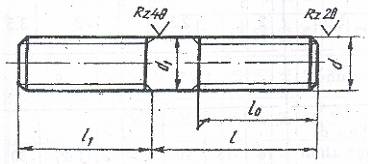

• Kích thước và dung sai: Quy định chi tiết bản vẽ thiết kế, đường kính danh nghĩa của ren (d), bước ren (P), chiều dài toàn bộ của vít cấy (L), chiều dài đoạn ren cấy (b1 = 2d), và chiều dài đầu vặn đai ốc (b). Các sai lệch giới hạn về kích thước và hình dáng hình học được kiểm soát nghiêm ngặt theo cấp chính xác tinh.
• Yêu cầu kỹ thuật đối với ren: Ren trên vít cấy phải được chế tạo theo hệ mét, tuân thủ các tiêu chuẩn về dung sai ren lắp ghép. Bề mặt ren không được có các khuyết tật như nứt, mẻ ren hoặc rỉ sét làm ảnh hưởng đến chất lượng mối ghép.
• Cơ tính và vật liệu: Quy định về mác vật liệu chế tạo (thường là thép carbon hoặc thép hợp kim), cấp bền của vít cấy, cũng như các yêu cầu về nhiệt luyện để đạt được độ cứng và giới hạn bền kéo theo thiết kế.
• Ký hiệu quy ước: Hướng dẫn cách thiết lập ký hiệu quy ước cho sản phẩm vít cấy khi trình bày trên bản vẽ kỹ thuật hoặc trong các văn bản thương mại, bao gồm: tên gọi, đường kính ren, bước ren, chiều dài vít, cấp bền, lớp mạ bảo vệ và số hiệu tiêu chuẩn TCVN 3615:1981.

Vai trò và ứng dụng thực tiễn

TCVN 3615:1981 đóng vai trò quan trọng trong việc chuẩn hóa hoạt động sản xuất công nghiệp. Việc áp dụng tiêu chuẩn này giúp các nhà máy, xưởng cơ khí chế tạo ra các sản phẩm vít cấy đạt chất lượng đồng đều, nâng cao độ tin cậy của các mối ghép ren trong máy móc, thiết bị và công trình xây dựng.
