TIÊU CHUẨN VIỆT NAM

TCVN 6083-1995

BẢN VẼ KĨ THUẬT - BẢN VẼ XÂY DỰNG

NGUYÊN TẮC CHUNG VỀ TRÌNH BÀY BẢN VẼ BỐ CỤC CHUNG VÀ BẢN VẼ LẮP GHÉP

1. Phạm vi

Tiêu chuẩn này được bổ sung cho tiêu chuẩn quốc tế ISO 128 về bản vẽ xây dựng và đưa ra những nguyên tắc chung cho việc thể hiện đối với các bản vẽ xây dựng bố cục chung và bản vẽ lắp ghép. Tiêu chuẩn này chủ yếu sử dụng trong lĩnh vực các bản vẽ nhà, công trình và kiến trúc.

2. Tiêu chuẩn trích dẫn

ISO 128 - 1982 Bản vẽ kĩ thuật - Các nguyên tắc chung về trình bầy.
ISO 129 -1985 Bản vẽ kĩ thuật -Cách cho kích thước -Các nguyên tắc chung, định nghĩa, phương pháp thể hiện và chỉ dẫn đặc biệt.
TCVN 5896 : 1995 (ISO 9431 : 1990) Bản vẽ xây dựng -Các phần diện tích dành cho vẽ, cho viết dẫn giải và khung tên trên bản vẽ.

3. Nguyên tắc chung

3.1.    Các cấu kiện xây dựng đã được chi tiết hoá hoặc được xác định cụ thể trong các tài liệu khác (thí dụ: các bản vẽ loại cấu kiện, bản vẽ chi tiết và kĩ thuật) có thể được trình bày rất giản lược trong bản vẽ bố cục chung và bản vẽ lắp ghép.

3.2.    Mức độ giản lược hóa phụ thuộc vào loại đối tượng phải trình bày, tỉ lệ của bản vẽ và mục đích của việc lập hồ sơ.

3.3.    Trong cách thể hiện giản lược, chỉ những nét đặc trưng cần thiết nhất mới trình bày nếu có thể chỉ trình bày bằng các nét viền ngoài. Đối tượng cần vẽ phải trình bày theo tỉ lệ.

Cách hình vẽ theo cách thể hiện giản lược có thể được bổ sung bằng các kí hiệu đồ họa, các kí hiệu quy ước và phần viết chú giải.

Tại chỗ dành cho lời viết của bản vẽ, phải có ghi tham khảo các tài liệu quy định kĩ thuật dùng cho việc chế tạo, thi công xây dựng và lắp ghép (xem TCVN 5896 : 1995)

4. Các nét

4.1.    Các kiểu và dạng nét phải phù hợp với ISO 128 và có bổ sung thêm loại nét rất dày.

4.2.    Loại nét rất dày được dùng để nhấn mạnh những phần nhất định nào đó

4.3.    Độ dày của các nét được dùng như sau:

Nét mảnh - Với độ dày tương ứng bằng 1;

Nét dày - Với độ dày tương ứng bằng 2;

Nét rất dày - Với độ dày tương ứng bằng 4;

4.4.    Trên một bản vẽ riêng biệt được dùng hai hoặc ba loại nét, có độ dày khác nhau.

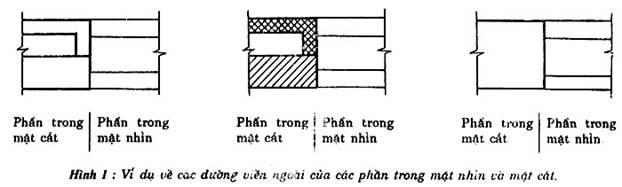

4.5.    Các đường viền ngoài của các bộ phận trong mặt cắt thông thường phải dùng nét dày hơn so với các nét trong mặt nhìn (xem hình 1).

Đối với các bộ phận trong mặt cắt thì có thể dùng hoặc là nét liền dày (ISO 128 loại nét A) hoặc là nét liền rất dày Còn đối với các phần trong mặt nhìn thì hoặc là dùng nét liền dày hoặc là dùng nét liền mảnh (xem ISO 128 loại nét A hoặc B) tùy thuộc vào độ dày của nét dùng cho các mặt cắt (tỉ lệ độ dày của các loại đó phải là 1 : 2).
