TIÊU CHUẨN VIỆT NAM
TCVN 5571:1991
HỆ THỐNG TÀI LIỆU THIẾT KẾ XÂY DỰNG - BẢN VẼ XÂY DỰNG - KHUNG TÊN
1. Tiêu chuẩn này quy định nội dung và cách trình bày khung tên của hồ sơ thiết kế và áp dụng cho mọi loại văn bản vẽ trong các giai đoạn thiết kế.
Chú thích: Khung tên của bản vẽ trong hồ sơ thiết kế điển hình, thiết kế mẫu và thiết kế xuất khẩu không áp dụng tiêu chuẩn này.
2. Khung tên trong bản vẽ nào phải thể hiện rõ, đầy đủ và chính xác nội dung của bản vẽ đó.
3. Kích thước của khung tên bản vẽ không phụ thuộc vào khuôn khổ của bản vẽ mà phải theo mẫu quy định trong điều 5 của tiêu chuẩn này (xem hình 2, 4, 5, 6).
Chú thích: Trường hợp đặc biệt, do yêu cầu bố cục giữa các hình vẽ cho phép đặt khung tên theo chiều đứng của bản vẽ như hình 1a và chiều của chữ số ghi trong khung tên theo đúng chiều của chữ và số trong bản vẽ.
Hình 1 |
Hình 1a |
5. Kích thước, nội dung và cách trình bày khung tên phải theo quy cách thể hiện trong hình 2.
Hình 2
5.1. Nét bao quanh khung tên có độ đậm và đều như nét của khung bản vẽ.
5.2. Cạnh dưới và cạnh bên phải của khung tên phải đặt trùng với đường khung phía dưới và bên phải của bản vẽ.
Chú thích: Đối với bản vẽ có hai đường khung thì các cạnh của khung tên phải trùng với đường khung tên trong của bản vẽ như hình 3.

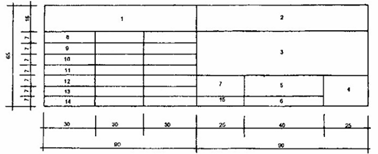

Hình 3
