TCVN 2252:1977

REN HỆ MÉT DÙNG CHO NGÀNH CHÕ TẠO MÁY KHÍ CỤ - KÍCH THƯỚC CƠ BẢN



Lời nói đầu

TCVN 2252:1977 do Viện Thiết kế máy công nghiệp - Bộ Cơ khí và Luyện kim biên soạn, Cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



REN HỆ MÉT DÙNG CHO NGÀNH CHẾ TẠO MÁY KHÍ CỤ - KÍCH THƯỚC CƠ BẢN

Tiêu chuẩn này áp dụng cho ren hệ mét dùng cho ngành chế tạo khí cụ có prôfin theo TCVN 2246:1977, đường kính và bước ren theo TCVN 2247:1977

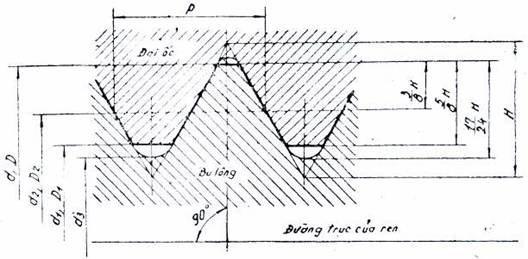

Trị số danh nghĩa của đường kính ngoài, đường kính trung bình và đường kính trong phải phù hợp với chỉ dẫn trên hình vẽ và trong Bảng

d - đường kính ngoài của ren ngoài (bu lông)

D - đường kính ngoài của ren trong (đai ốc)

d2 - đường kính trung bình của bulông

D2 - đường kính trung bình của đai ốc

d1 - đường kính trong của bulông

D1 - đường kính trong của đai ốc

d3 - đường kính trong của bulông theo đáy của rãnh ren

P - bước ren

H - chiều cao của prôfin gốc

Hình 13

Trị số của các đường kính được tính theo các công thức:

D2 = D - 2.H = D-0,649519053P

d2 = d-2. H = d-0,649519053P

D1 = D-2.H = D-1,082531755P

d1 = d-2. H = d-1,082531755P

d3 = d-2.H = d-1,226869322P

Kích thước tính bằng mm

Đường kính danh nghĩa của ren, d.

Bước ren

P

Đường kính của ren
