ĐĨA DÙNG CHO XÍCH TRỤC DẠNG BẢN
Tiêu chuẩn này quy định prôfin răng và sai lệch giới hạn các kích thước của đĩa dùng cho xích trục dạng bản.
1. PHƯƠNG PHÁP TÍNH VÀ DỰNG PRÔFIN CỦA RĂNG

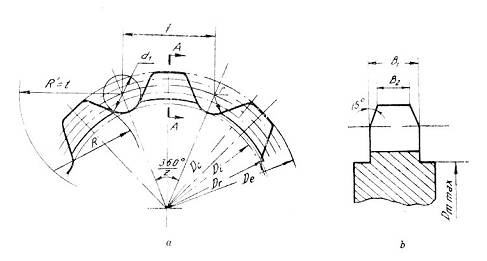

1.1. Tính toán và dựng prôfin lý thuyết của răng đĩa xích phải tiến hành phù hợp với hình vẽ và bảng 1.
Bảng 1
| Thông số cơ bản | Ký hiệu | Công thức tính toán | |
| 1. Bước xích | t | Kích thước theo TCVN 1584-74 | |
| 2. Đường kính phần giữa của chốt xích | d1 | ||
| 3. Khoảng cách giữa các má trong của xích | Btr | ||
| 4. Chiều rộng má xích | B | ||
| 5. Số răng đĩa xích | Z | - | |
| 6. Đường kính vòng chia | |||
