TIÊU CHUẨN NHÀ NƯỚC

TCVN 1786-76

BỘ TRUYỀN XÍCH

ĐĨA DÙNG CHO XÍCH MẮT TRÒN VÀ XÍCH KÉO CÓ ĐỘ BỀN THƯỜNG

PHƯƠNG PHÁP TÍNH VÀ DỰNG PRÔFIN RĂNG

1. Tiêu chuẩn này quy định phương pháp tính và dựng prôfin răng đĩa xích trục mắt tròn và xích kéo độ bền thường.

2. Tính toán và dựng prôfin răng tiến hành theo hình vẽ bảng sau.

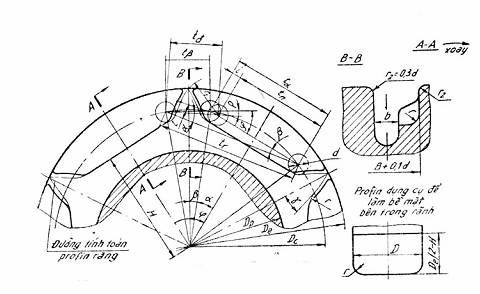

Sơ đồ tính toán prôfin răng

mm

Thông số cơ bản

Ký hiệu

Công thức tính toán

1

2

3

1. SỐ LIỆU BAN ĐẦU

Bước xích

t

Kích thước xích lấy theo TCVN 1587-74

Sai lệch trên của bước xích

Dt

Chiều rộng lớn nhất của mắt xích

Bmax

Cỡ xích danh nghĩa

d
