Lời nói đầu
TCVN 1586 : 1985 thay thế cho TCVN 1586 : 1974.
TCVN 1586 : 1985 do Viện Nghiên cứu máy - Bộ Cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.
Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.
XÍCH KÉO DẠNG CHẠC
Pulling fork chaing
Tiêu chuẩn này áp dụng cho xích kéo đang dùng trong các bộ phận kéo của các cơ cấu và máy vận chuyển
1. Kiểu, thông số và kích thước cơ bản
1.1. Xích kéo dạng chạc được chế tạo theo kiểu sau đây:
- Kiểu T - Xích thường, định vị chốt xích bằng một chốt chẻ,
- Kiểu R - Xích rời, định vị chết xích bằng then,
1.2. Các loại xích trên phải được chế tạo theo hai cấp độ bền,
- Cấp t - độ bền thường;
- Cấp C - độ bền cao;

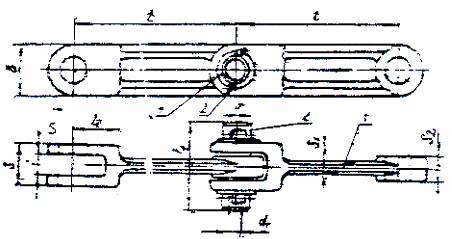

1.3. Thông số và kích thước cơ bản của xích phải phù hợp với chỉ dẫn trên Hình vẽ và trong Bảng,
Kiểu T
Kiểu R
Chú dẫn:
1. Thân chạc;
2. Chốt;
3. Chốt chẻ;
4. Vòng đệm.
CHÚ THÍCH: Hình vẽ không quy định kết cấu của xích
VÍ DỤ: Ký hiệu quy ước
Xích kiểu T: có bước 100 mm, cấp độ bền t
Xích T - 100t TCVN 1586 : 1985
Tương tự, kiểu R có bước 160 mm cấp độ bền C:
Xích R - 160C TCVN 1586 : 1985
Bước t | Chiều rộng B | lề | Chiều dày S1 | Chiều dày đuôi S2 |
