Giới thiệu chung về Tiêu chuẩn quốc gia TCVN 1588:1985

Tiêu chuẩn quốc gia TCVN 1588:1985 quy định các yêu cầu kỹ thuật, thông số kích thước cơ bản và phương pháp thử nghiệm đối với xích kéo dạng bản (plate drag chains). Đây là loại xích chuyên dụng được thiết kế để vận chuyển vật liệu trong các hệ thống băng tải, thiết bị nâng hạ và các cơ cấu kéo công nghiệp đòi hỏi khả năng chịu tải cao và hoạt động liên tục.

Nội dung chi tiết Phần mở đầu và các Điều khoản đầu (Từ Điều 1 đến Điều 4)

- Điều 1: Phạm vi áp dụng

• Tiêu chuẩn này áp dụng đối với các loại xích kéo dạng bản được sử dụng trong các cơ cấu truyền động kéo, hệ thống băng tải xích, gầu nâng và các thiết bị vận chuyển liên tục khác trong ngành cơ khí chế tạo và khai thác công nghiệp.
• Quy định các thông số kích thước, giới hạn sai lệch và các đặc tính cơ lý bắt buộc nhằm đảm bảo tính đồng bộ, khả năng lắp lẫn và độ an toàn tối đa trong quá trình vận hành thiết bị.

- Điều 2: Phân loại và thông số kích thước cơ bản

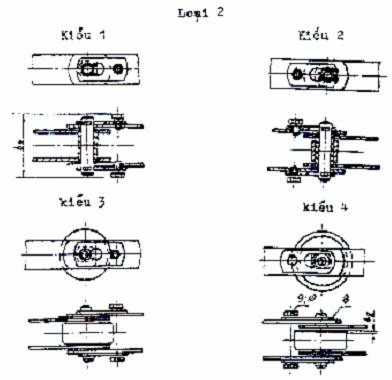

• Xích kéo dạng bản được phân loại cụ thể dựa trên cấu tạo của má xích, chốt xích và ống lót.
• Các thông số kích thước hình học cơ bản được quy định chặt chẽ bao gồm: bước xích (p), khoảng cách giữa các má xích trong, đường kính chốt xích, chiều cao và chiều dày của bản xích.
• Tiêu chuẩn cung cấp các bảng thông số định hình cụ thể cho từng ký hiệu xích, giúp các đơn vị thiết kế, chế tạo và sử dụng có căn cứ kỹ thuật thống nhất để lựa chọn loại xích phù hợp với công suất thiết kế.

- Điều 3: Yêu cầu kỹ thuật đối với vật liệu và chế tạo

• Yêu cầu về vật liệu: Các chi tiết cấu thành xích như má xích, chốt xích, ống lót và con lăn phải được chế tạo từ các loại thép carbon hoặc thép hợp kim chất lượng cao, có cơ tính đảm bảo khả năng chịu lực kéo và chống mài mòn tốt.
• Công nghệ nhiệt luyện: Chốt xích và ống lót bắt buộc phải trải qua quá trình nhiệt luyện (tôi bề mặt, thấm carbon hoặc tôi thể tích) để đạt được độ cứng bề mặt tối ưu theo quy định, giúp giảm thiểu hao mòn do ma sát trong quá trình khớp xích hoạt động.
• Chất lượng lắp ráp và bề mặt: Bề mặt của các chi tiết không được có vết nứt, rạn, nếp gấp hoặc các khuyết tật cơ học khác làm giảm độ bền của xích. Sau khi lắp ráp hoàn chỉnh, các mắt xích phải chuyển động linh hoạt, nhẹ nhàng, không bị kẹt hoặc có độ rơ lỏng vượt quá giới hạn cho phép.

- Điều 4: Phương pháp thử và quy tắc nghiệm thu

• Kiểm tra kích thước và ngoại quan: Tiến hành đo đạc thực tế các thông số hình học bằng các dụng cụ đo chuyên dụng có độ chính xác cao và kiểm tra chất lượng bề mặt bằng mắt thường hoặc thiết bị phóng đại.
• Thử tải trọng kéo đứt: Mẫu xích thử nghiệm phải được kéo trên máy thử vạn năng để xác định giới hạn bền kéo thực tế. Tải trọng kéo đứt thực tế của mẫu không được phép nhỏ hơn giá trị tải trọng kéo đứt danh nghĩa được quy định trong tiêu chuẩn.
• Quy tắc nghiệm thu sản phẩm: Sản phẩm được kiểm tra và nghiệm thu theo từng lô. Trong trường hợp có bất kỳ chỉ tiêu thử nghiệm nào không đạt yêu cầu, phải tiến hành lấy mẫu thử lại với số lượng gấp đôi. Nếu kết quả thử nghiệm lần hai vẫn không đạt, toàn bộ lô hàng đó sẽ bị từ chối nghiệm thu theo tiêu chuẩn này.
