TIÊU CHUẨN NHÀ NƯỚC

TCVN 1785 - 76

BỘ TRUYỀN XÍCH

ĐĨA DÙNG CHO XÍCH TRUYỀN ĐỘNG BẠC LÓT VÀ BẠC LÓT CON LĂN

Tiêu chuẩn này áp dụng cho các loại đĩa xích truyền động bạc lót và bạc lót con lăn phù hợp với xích theo TCVN 1590-74.

1. KIỂU, PHƯƠNG PHÁP TÍNH VÀ CÁCH DỰNG PRÔFIN RĂNG

1.1. Phương pháp tính và cách dựng prôfin lý thuyết của răng đĩa xích có tỉ số l = ≤ 2 phải phù hợp với các hình 1 ÷ 3 và bảng 1 (cho kiểu trùng tâm và lệch tâm), bảng 2 (cho kiểu cung tròn).

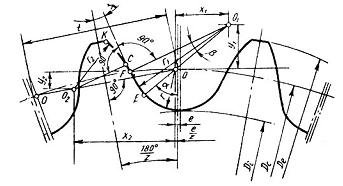

Prôfin của răng đĩa xích kiểu trùng tâm:

Hình 1

Prôfin của răng đĩa xích kiểu lệch tâm:

Hình 2

Bảng 1

Thông số cơ bản

Ký hiệu

Công thức tính toán

1. Bước xích

t

Kích thước chọn theo TCVN 1590-74

2. Đường kính con lăn (hoặc đường kính bạc lót)

D

3. Số răng đĩa xích

Z

-

4. Đường kính vòng đỉnh

De

De = t
