TIÊU CHUẨN VIỆT NAM

TCVN 1482 - 85

Ổ LĂN - LẮP GHÉP

Rolling bearings sits

Tiêu chuẩn này thay thế cho TCVN 1482-74

Tiêu chuẩn này phù hợp với ST SEV 773-77.

Tiêu chuẩn này quy định miền dung sai của các bề mặt lắp ghép của trục và lỗ trên thân của các bộ phận, cơ cấu , máy và khí cụ lắp với ổ lăn. Các chi tiết và bộ phận lắp ổ lăn phải đáp ứng các điều kiện sau:

1. Trục được chế tạo đặc hoặc rỗng có thành dày*;

2. Vật liệu của trục - thép;

3. Vật liệu của thân - thép hoặc ngang;

4. Khi làm việc ổ không bị đốt nóng tới nhiệt độ lớn hơn 100°C.

Tiêu chuẩn này không áp dụng cho các bề mặt lắp ghép với ổ lăn không đủ bộ.

1. Miền dung sai của các bề mặt lắp ghép của trục và lỗ trên thân lắp với ổ lăn thông dụng được quy định trong bảng 1.

Ký hiệu và trị số của các miền dung sai phải phù hợp với TCVN 2244-77 và TCVN 2245-77.

2. Vị trí miền dung sai của trục và lỗ trên thân so với miền dung sai của các vòng ổ lăn được cho trên hình 1.

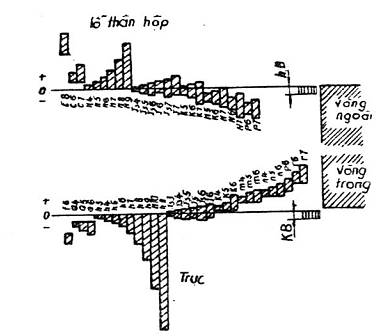

Hình 1: Sơ đồ bố trí các miền dung sai lắp ghép ổ lăn với trục và lỗ của thân

KB - miền dung sai đường kính lỗ vòng trong của ổ: hB - miền dung sai đường kính ngoài của vòng ngoài của ổ.

3. Miền dung sai bảo đảm cho các đường kính vòng trong và vòng ngoài của ổ lăn lắp ghép có khe hở, lắp ghép trung gian và lắp ghép có độ dôi. Công dụng cuả các loại lắp ghép này phụ thuộc vào kiểu, kích thước và cấp chính xác của ổ, trị số và hướng, đặc tính của tải trọng tác dụng lên ổ, chế độ làm việc của bộ phận lắp ổ và các điều kiện vận hành khác. Chọc lắp ghép theo huớng dẫn trong bảng 3 và 4.

4. Dạng chịu tải của vòng ổ lăn: cục bộ, chu kỳ và dao động (xem Phụ lục 2), phụ thuộc vào điều kiện làm việc của bộ phận lắp ổ, được cho trong bảng 2.

Bảng 1

Miền dung sai của các bề mặt lắp ghép của trục và lỗ của thân lắp với ổ
