TIÊU CHUẨN QUỐC GIA

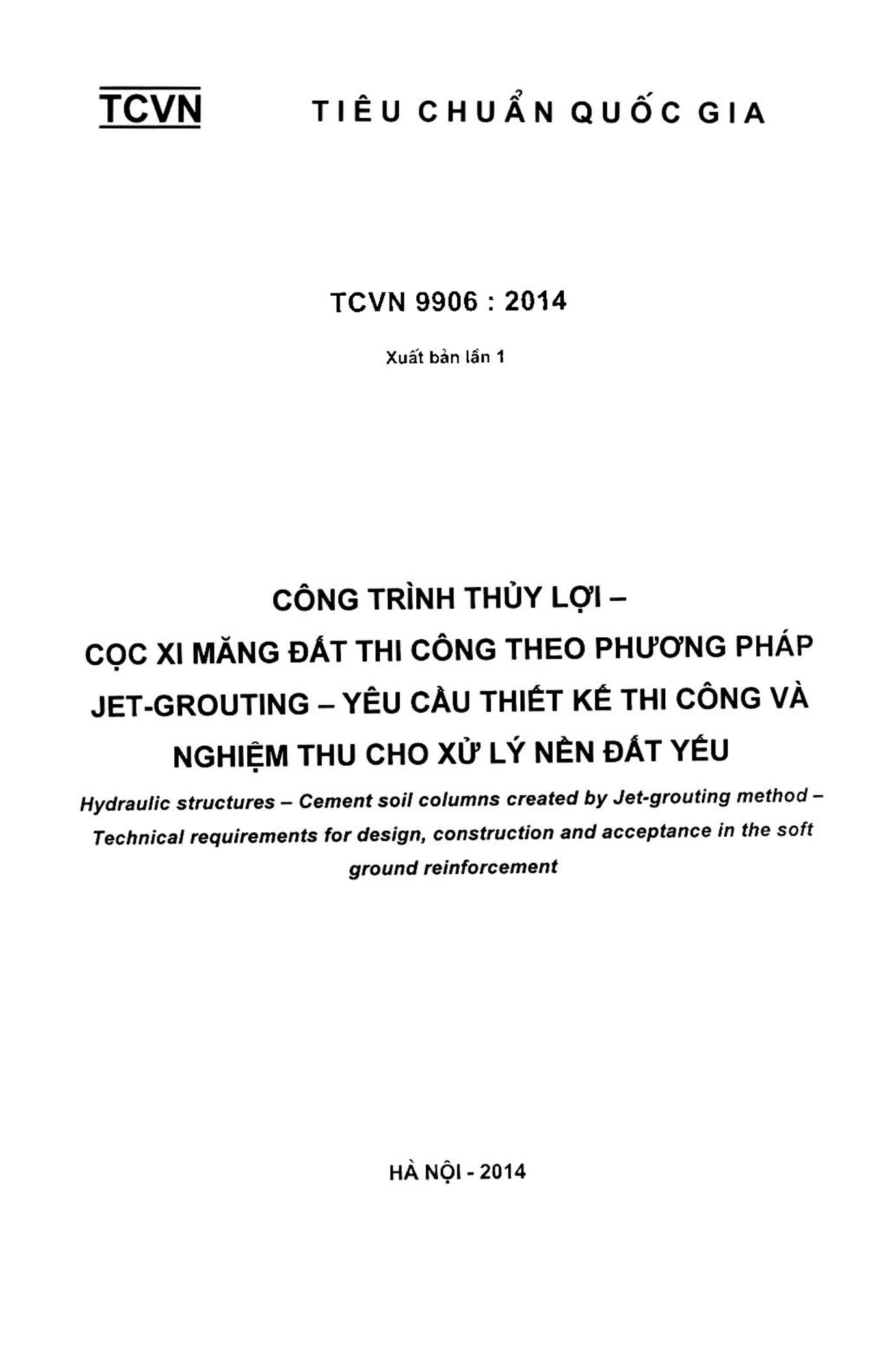

TCVN 9906: 2014

CÔNG TRÌNH THỦY LỢI - CỌC XI MĂNG ĐẤT THI CÔNG THEO PHƯƠNG PHÁP JET-GROUTING - YÊU CẦU THIẾT KẾ THI CÔNG VÀ NGHIỆM THU CHO XỬ LÝ NỀN ĐẤT YẾU

Hydraulic structures - Cement soil columns created by Jet-grouting method - Technical requierment for design, construction and acceptance in the soft ground reinforcement

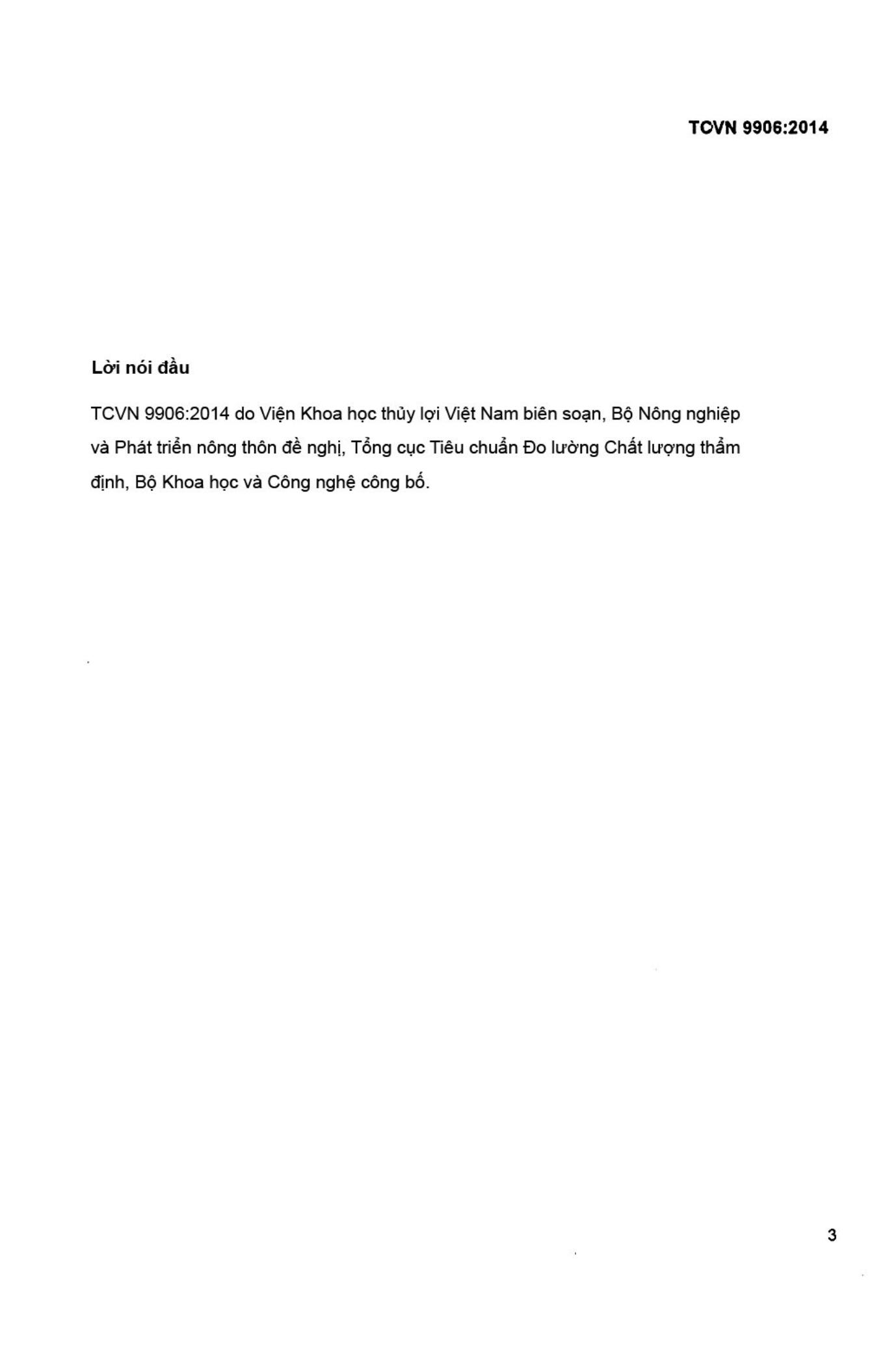

Lời nói đầu

TCVN 9906: 2014 do Viện Khoa học Thủy lợi Việt Nam biên soạn, Bộ Nông nghiệp và phát triển nông thôn đề nghị, Tổng cục Tiêu chuẩn đo lường Chất lượng thẩm định, Bộ khoa học và công nghệ công bố

CÔNG TRÌNH THỦY LỢI - CỌC XI MĂNG ĐẤT THI CÔNG THEO PHƯƠNG PHÁP JET-GROUTING - YÊU CẦU THIẾT KẾ THI CÔNG VÀ NGHIỆM THU CHO XỬ LÝ NỀN ĐẤT YẾU

Hydraulic structures - Cement soil columns created by Jet-grouting method - Technical requierment for design, construction and acceptance in the soft ground reinforcement

1. Phạm vi áp dụng

Tiêu chuẩn này quy định áp dụng cho thiết kế, thi công, nghiệm thu cọc xi măng đất thi công bằng công nghệ Jet-grouting (trộn kiểu tia) dùng trong mục đích xử lý nền đất yếu cho xây dựng công trình.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau đây là cần thiết khi áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các bản sửa đổi, bổ sung (nếu có).

TCVN 2683: 1991, Đất xây dựng - Phương pháp lấy, bao gói, vận chuyển và bảo quản mẫu.

TCVN 4506: 1987, Nước cho bê tông và vữa - Yêu cầu kỹ thuật.

TCVN 8217: 2009, Đất xây dựng công trình thủy lợi - Phân loại.

3. Thuật ngữ và định nghĩa

3.1. Phương pháp Jet-grouting (Jet-grounting method)

Công nghệ trộn sâu bằng tia vữa có áp lực cao. Trước tiên đưa cần khoan đến đáy cọc dự kiến thì dừng lại và bắt đầu bơm vữa xi măng phụt ra thành tia ở đầu mũi khoan, vừa bơm vừa xoay cần và rút dần lên. Tia nước và vữa phun ra với áp suất cao [20 MPa (~200 atm) đến 400 atm), vận tốc lớn (≥100 m/s) làm cho các phần tử đất xung quanh lỗ khoan bị xói tơi ra, hòa trộn với vữa phụt, sau đó đông cứng tạo thành một cọc đất xi măng.

3.2. Cọc đất xi măng (Cement soil columns)

Cọc hình trụ với thành phần vật liệu là xi măng trộn với đất tại chỗ (có thể kèm thêm phụ gia)

3.3. Các thông số hình học của cọc (Geometric parameters)

Bao gồm: chiều dài cọc, đường kính cọc. Chiều dài cọc do thiết kế quy định nhưng theo khả năng của thiết bị không nên quá 45m. Đường kính cọc cũng do thiết kế quy định nhưng theo khả năng thiết bị nên trong khoảng 60 cm đến 150cm.

3.4. Hành trình trộn (Operating cycle)

Một chu trình hoàn chỉnh của quá trình trộn tính từ khi bắt đầu đưa cần khoan vào trong đất, khoan xuống, rút lên và đưa ra khỏi đất tạo ra một cọc xi măng đất.

3.5. Khoan xuống (Drilling down)

Một công đoạn của hành trình trộn, trong đó mũi trộn đi xuống đồng thời phun nước thẳng đứng ra đầu mũi khoan.

3.6. Rút lên (Draw up)

Một công đoạn của hành trình trộn, trong đó mũi khoan được rút lên và đồng t
