TIÊU CHUẨN QUỐC GIA

TCVN 8603:2010

ISO 5749:2004

KÌM VÀ KÌM CẮT – KÌM CẮT CẠNH – KÍCH THƯỚC VÀ CÁC GIÁ TRỊ THỬ NGHIỆM

Pliers and nippers – Diagonal cutting nippers – Dimensions and test values

Lời nói đầu

TCVN 8603:2010 hoàn toàn tương đương với ISO 5749:2004.

TCVN 8603:2010 do Ban kỹ thuật Tiêu chuẩn Quốc gia TCVN/TC 29 Dụng cụ cầm tay biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

KÌM VÀ KÌM CẮT – KÌM CẮT CẠNH – KÍCH THƯỚC VÀ CÁC GIÁ TRỊ THỬ NGHIỆM

Pliers and nippers – Diagonal cutting nippers – Dimensions and test values

1. Phạm vi áp dụng

Tiêu chuẩn này quy định các kích thước chính của các kìm cắt bằng dao cắt chéo và các giá trị thử nghiệm đối với kìm cắt để kiểm tra khả năng thực hiện chức năng của kìm phù hợp với TCVN 8278 (ISO 5744). Các yêu cầu kỹ thuật chung được cho trong TCVN 8277 (ISO 5743).

Các kìm cắt cạnh được minh họa trong tiêu chuẩn này chỉ là các ví dụ và không ảnh hưởng đến thiết kế của nhà sản xuất.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn có ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung, nếu có.

TCVN 8277:2009 (ISO 5743), Pliers and nippers – General technical requirements.

(Kìm và kìm cắt – Yêu cầu kỹ thuật chung).

TCVN 8278:2009 (ISO 5744:2004), Pliers and nippers – Method of test.

(Kìm và kìm cắt – Phương pháp thử).

3. Kích thước và các giá trị thử nghiệm

3.1. Kìm cắt cạnh dùng cho dây cứng

Các kích thước chính của kìm cắt cạnh dùng cho dây cứng được nêu trên Hình 1 và Bảng 1.

Kìm cắt cạnh phải được thử phù hợp với TCVN 8278 (ISO 5744).

Sau khi thử tải trọng, độ biến dạng dư s không được vượt quá giá trị cho trong Bảng 2. Nếu khoảng cách l₁ không thích hợp cho thử tải trọng thì phải sử dụng công thức được cho trong TCVN 8278 (ISO 5744), Điều 4.2.

Lực cắt F₁ và đường kính d của dây thép thử không được vượt quá các giá trị cho trong Bảng 2.

Các kìm cắt bằng dao cắt chéo có tỷ số cánh tay đòn khác với các giá trị cho trong Bảng 2 phải được kiểm tra về sự phù hợp bằng công thức được cho trong TCVN 8278 (ISO 5744), Điều 5.3.3.

Kích thước tính bằng milimet

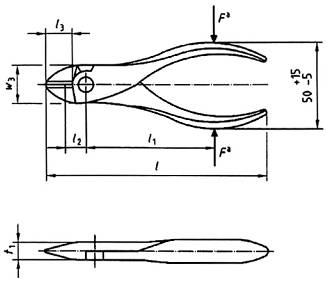

Hình 1 – Kìm cắt cạnh dùng cho dây thép cứng

Bảng 1 – Kìm cắt cạnh dùng cho dây cứng – Các kích thước chính

Kích thước tính bằng milimét
