TIÊU CHUẨN QUỐC GIA

TCVN 8599:2010

ISO 5745:2004

KÌM VÀ KÌM CẮT – KÌM CẶP VÀ THAO TÁC BẰNG TAY – KÍCH THƯỚC VÀ CÁC GIÁ TRỊ THỬ NGHIỆM

Pliers and nippers – Pliers for gripping and manipulating – Dimensions and test values

Lời nói đầu

TCVN 8599:2010 hoàn toàn tương đương với ISO 5745:2004.

TCVN 8599:2010 do Ban kỹ thuật Tiêu chuẩn Quốc gia TCVN/TC 29 Dụng cụ cầm tay biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

KÌM VÀ KÌM CẮT – KÌM CẶP VÀ THAO TÁC BẰNG TAY – KÍCH THƯỚC VÀ CÁC GIÁ TRỊ THỬ NGHIỆM

Pliers and nippers – Pliers for gripping and manipulating – Dimensions and test values

1. Phạm vi áp dụng

Tiêu chuẩn này quy định các kích thước chính của kìm cặp thao tác bằng tay và các giá trị thử nghiệm đối với kìm để kiểm tra khả năng thực hiện chức năng của kìm phù hợp với TCVN 8278 (ISO 5744). Các yêu cầu kỹ thuật chung được cho trong TCVN 8277 (ISO 5743).

Các kìm cặp và thao tác bằng tay được minh họa trong tiêu chuẩn này chỉ là các ví dụ và không ảnh hưởng đến thiết kế của nhà sản xuất.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn có ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi, bổ sung (nếu có).

TCVN 8277:2009 (ISO 5743), Kìm và kìm cắt – Yêu cầu kỹ thuật chung.

TCVN 8278:2009 (ISO 5744:2004), Kìm và kìm cắt – Phương pháp thử.

3. Kích thước và các giá trị thử nghiệm

3.1. Kìm mỏ tròn để cặp và thao tác bằng tay

Các kích thước chính của kìm cặp mỏ tròn thao tác bằng tay được nêu trên Hình 1 và Bảng 1.

Kìm mỏ tròn phải được thử nghiệm phù hợp với TCVN 8278 (ISO 5744).

Sau khi thử tải trọng, độ biến dạng dư s không được vượt quá các giá trị cho trong Bảng 2. Nếu khoảng cách l₁ không thích hợp cho thử tải trọng thì phải sử dụng công thức cho trong TCVN 8278 (ISO 5744).

Kích thước tính bằng milimét

^a Lực tác dụng cho trong thử tải trọng.

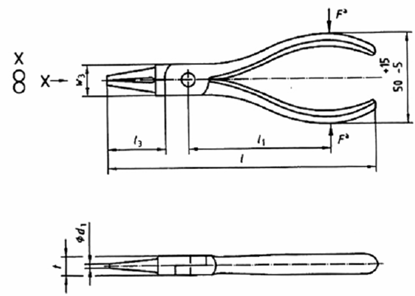

Hình 1 – Kìm mỏ tròn để cặp và thao tác bằng tay

Bảng 1 – Kìm mỏ tròn cặp và thao tác bằng tay, các kích thước chính

Kích thước tính bằng milimét
