TIÊU CHUẨN QUỐC GIA

TCVN 8600:2010

ISO 5746:2004

KÌM VÀ KÌM CẮT – KÌM THÔNG DỤNG VÀ KÌM ĐIỆN – KÍCH THƯỚC VÀ CÁC GIÁ TRỊ THỬ NGHIỆM

Pliers and nippers – Engineer’s and “Lineman’s” pliers – Dimensions and test values

Lời nói đầu

TCVN 8600:2010 hoàn toàn tương đương với ISO 5746:2004.

TCVN 8600:2010 do Ban kỹ thuật Tiêu chuẩn Quốc gia TCVN/TC 29 Dụng cụ cầm tay biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

KÌM VÀ KÌM CẮT – KÌM THÔNG DỤNG VÀ KÌM ĐIỆN – KÍCH THƯỚC VÀ CÁC GIÁ TRỊ THỬ NGHIỆM

Pliers and nippers – Engineer’s and “Lineman’s” pliers – Dimensions and test values

1. Phạm vi áp dụng

Tiêu chuẩn này quy định các kích thước của kìm thông dụng và kìm điện và các giá trị thử nghiệm đối với kìm để kiểm tra khả năng thực hiện chức năng của kìm phù hợp với TCVN 8278 (ISO 5744). Các yêu cầu chung được cho trong TCVN 8277 (ISO 5743).

Các kìm thông dụng và kìm điện được minh họa trong tiêu chuẩn này chỉ là các ví dụ và không ảnh hưởng đến thiết kế của nhà sản xuất.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau rất cần thiết cho việc áp dụng tiêu chuẩn này. Đối với các tài liệu viện dẫn có ghi năm công bố thì áp dụng phiên bản được nêu. Đối với các tài liệu không có năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các bổ sung, sửa đổi (nếu có).

TCVN 8277:2009 (ISO 5743), Kìm và kìm cắt – Yêu cầu kỹ thuật chung.

TCVN 8278:2009 (ISO 5744:2004), Kìm và kìm cắt – Phương pháp thử.

3. Kích thước và các giá trị thử nghiệm

3.1. Kìm thông dụng

Các kích thước chính của kìm vạn năng được nêu trên Hình 1 và Bảng 1. Theo quyết định của nhà sản xuất, kìm vạn năng có thể được chế tạo có hoặc không có dao cắt tại khớp nối.

Kìm vạn năng phải được thử nghiệm phù hợp với TCVN 8278 (ISO 5744).

Sau khi thử tải, độ biến dạng dư s không được vượt quá các giá trị cho trong Bảng 2. Nếu khoảng cách l₁ không thích hợp cho thử tải trọng thì phải sử dụng công thức cho trong TCVN 8278 (ISO 5744).

Lực cắt F₁ và đường kính d của dây thép thử không được vượt quá các giá trị cho trong Bảng 2.

Kìm có tỷ số cánh tay đòn khác với các giá trị cho trong Bảng 2 phải được kiểm tra về sự phù hợp bằng công thức cho trong TCVN 8278 (ISO 5744), Điều 5.3.2.

Kích thước tính bằng milimet

^a Đầu kìm có thể được làm vát tới điểm trên chiều dài l₃.

^b Được đo khi kìm ở vị trí đóng.

^c F = Tải trọng tác dụng trong thử tải hoặc lực tác dụng F₁ trong thử cắt.

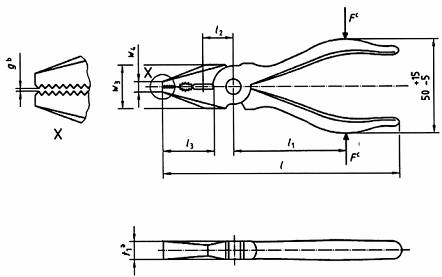

Hình 1 – Kìm thông dụng

Bảng 1 – Kìm thông dụng, các kích thước chính

Kích thước tính bằng milimét
