Tiêu chuẩn quốc gia TCVN 8-21:2005 hoàn toàn tương đương với tiêu chuẩn quốc tế ISO 128-21:1997, quy định về các nguyên tắc chung trong việc biểu diễn bản vẽ kỹ thuật, cụ thể là hướng dẫn chuẩn bị các nét vẽ cho hệ thống thiết kế có sự hỗ trợ của máy tính (CAD). Dưới đây là tóm tắt chi tiết nội dung cốt lõi từ Điều 1 đến Điều 4 của tiêu chuẩn này.

Điều 1: Phạm vi áp dụng

Điều khoản này xác định rõ mục đích và phạm vi điều chỉnh của tiêu chuẩn đối với việc thể hiện các nét vẽ trên bản vẽ kỹ thuật bằng hệ thống CAD:

• Tiêu chuẩn quy định các thủ tục và nguyên tắc kỹ thuật để chuẩn bị các nét vẽ được sử dụng trên các bản vẽ kỹ thuật trong hệ thống CAD.
• Áp dụng cho mọi loại bản vẽ kỹ thuật thuộc nhiều lĩnh vực khác nhau như cơ khí, xây dựng, kiến trúc, bản đồ và kỹ thuật điện.
• Đảm bảo tính thống nhất và khả năng trao đổi dữ liệu đồ họa giữa các hệ thống CAD khác nhau mà không làm mất đi tính chính xác của thông tin hình học và kỹ thuật.

Điều 2: Tài liệu viện dẫn

Để áp dụng tiêu chuẩn này một cách chính xác, người dùng cần tham chiếu đến các tài liệu tiêu chuẩn quốc tế và quốc gia liên quan:

• TCVN 8-20:2002 (ISO 128-20:1996) về Bản vẽ kỹ thuật - Nguyên tắc chung về biểu diễn - Phần 20: Quy ước cơ bản về các nét vẽ. Đây là tài liệu nền tảng quy định các loại nét vẽ cơ bản và cấu trúc của chúng.
• Các tiêu chuẩn liên quan khác về hệ thống tài liệu thiết kế và ký hiệu đồ họa trên máy tính nhằm đảm bảo tính đồng bộ trong thiết kế kỹ thuật số.

Điều 3: Định nghĩa và thuật ngữ

Tiêu chuẩn đưa ra các định nghĩa chính xác cho các thuật ngữ chuyên ngành được sử dụng trong môi trường CAD để tránh hiểu sai lệch:

• Phần tử nét vẽ (Line element): Là phần cơ bản nhất cấu thành nên một nét vẽ không liên tục, ví dụ như một đoạn gạch, một khoảng hở hoặc một chấm tròn.
• Đoạn nét vẽ (Line segment): Là một chuỗi các phần tử nét vẽ được kết hợp lại theo một quy luật nhất định để tạo thành một kiểu nét vẽ hoàn chỉnh (ví dụ: nét gạch chấm mảnh).
• Nét vẽ cơ bản (Basic line): Loại nét vẽ được định nghĩa theo các thông số kỹ thuật tiêu chuẩn về chiều rộng và kiểu dáng.
• Hệ thống CAD (Computer-Aided Design): Hệ thống thiết kế có sự hỗ trợ của máy tính, nơi các nét vẽ được số hóa và quản lý bằng các thuật toán đồ họa.

Điều 4: Chuẩn bị các nét vẽ cho hệ thống CAD

Đây là nội dung kỹ thuật cốt lõi quy định cách thức thiết lập, tính toán và biểu diễn các nét vẽ trong môi trường số hóa:

• Quy định về chiều rộng nét vẽ: Chiều rộng của các nét vẽ phải tuân theo các dãy kích thước tiêu chuẩn đã được quy định trong TCVN 8-20. Trong hệ thống CAD, chiều rộng này phải được quản lý chặt chẽ thông qua các lớp (layers) hoặc thuộc tính đối tượng để đảm bảo độ sắc nét khi xuất bản vẽ ra giấy hoặc màn hình.

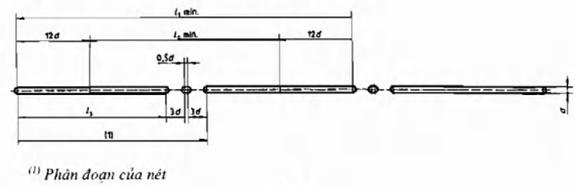

• Tính toán các phần tử của nét vẽ không liên tục: Tiêu chuẩn cung cấp các công thức toán học cụ thể để tính toán chiều dài của các đoạn gạch, khoảng hở và chấm tròn dựa trên chiều rộng của nét vẽ. Điều này giúp các nét vẽ không liên tục tự động điều chỉnh tỷ lệ một cách cân đối khi thay đổi kích thước bản vẽ.
• Khoảng cách giữa các nét vẽ song song: Quy định khoảng cách tối thiểu giữa các nét vẽ song song để tránh hiện tượng dính nét khi in ấn hoặc hiển thị ở độ phân giải thấp. Khoảng cách này thường không được nhỏ hơn hai lần chiều rộng của nét dày nhất.
• Sự kết hợp và giao nhau của các nét vẽ: Hướng dẫn cách xử lý các điểm giao nhau của các nét đứt, nét gạch chấm để đảm bảo tính thẩm mỹ và kỹ thuật. Các nét vẽ phải giao nhau tại các đoạn gạch chứ không được giao nhau tại các khoảng hở.
• Cấu hình hệ thống CAD: Các nhà phát triển phần mềm và người dùng CAD cần cấu hình các kiểu nét vẽ (line types) tuân thủ nghiêm ngặt các thông số kỹ thuật được định nghĩa trong tiêu chuẩn này để đảm bảo tính tương thích quốc tế.
