TIÊU CHUẨN QUỐC GIA

TCVN 7507 : 2005

EN 970 : 1997

KIỂM TRA KHÔNG PHÁ HỦY MỐI HÀN NÓNG CHẢY - KIỂM TRA BẰNG MẮT THƯỜNG

Non-destructive examination of fusion welds - Visual examination

Lời nói đầu

TCVN 7507 : 2005 hoàn toàn tương đương EN 970 : 1997.

TCVN 7507 : 2005 do Ban kỹ thuật tiêu chuẩn TCVN/TC 44 Hàn kim loại biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.



KIỂM TRA KHÔNG PHÁ HỦY MỐI HÀN NÓNG CHẢY - KIỂM TRA BẰNG MẮT THƯỜNG

Non-destructive examination of fusion welds - Visual examination

1. Phạm vi áp dụng

Tiêu chuẩn này đề cập đến kiểm tra bằng mắt các mối hàn nóng chảy đối với các vật liệu kim loại. Thông thường kiểm tra này được thực hiện ngay sau khi hoàn thành công việc hàn, nhưng cũng có trường hợp ngoại lệ, ví dụ như có thể tiến hành kiểm tra tại các giai đoạn khác trong quá trình hàn khi tuân theo yêu cầu của một tiêu chuẩn áp dụng hoặc theo thỏa thuận giữa các bên tham gia hợp đồng.

2. Tài liệu viện dẫn

Các tài liệu viện dẫn sau là rất cần thiết cho việc áp dụng tiêu chuẩn. Đối với các tài liệu viện dẫn ghi năm công bố thì áp dụng tài liệu được nêu. Đối với các tài liệu viện dẫn không ghi năm công bố thì áp dụng phiên bản mới nhất, bao gồm cả các sửa đổi.

TCVN 6834-2 (ISO 9956-2; EN 288-2), Đặc tính kỹ thuật và sự chấp nhận các qui trình hàn vật liệu kim loại - Phần 2: Đặc tính kỹ thuật của qui trình hàn hồ quang).

TCVN 5868 : 1995 (ISO 9712; EN 473), Kiểm tra không phá hủy - Trình độ chuyên môn và cấp chứng chỉ cá nhân.

EN 12062, Non-destructive examination of welds - General rules (Kiểm tra không phá hủy các mối hàn- Các qui tắc chung cho vật liệu kim loại).

TCVN 7472 : 2005 (ISO 5817 : 1992 ; EN 25817), Hàn - Các liên kết hàn nóng chảy ở thép niken, titan và các hợp kim của chúng (trừ hàn chùm tia) - Mức chất lượng đối với khuyết tật.

TCVN 7474 : 2005 (ISO 10042 : 1992; EN 30042), Các liên kết hàn hồ quang nhôm và các hợp kim nhôm hàn được - Chỉ dẫn các mức chất lượng đối với các khuyết tật.

ISO 3058 : 1974, Non-destructive testing - Aids to visual inspection - Selection of low power magnifiers (Kiểm tra không phá hủy - Hỗ trợ giám sát bằng mắt - Lựa chọn kính lúp có độ phóng đại nhỏ).

ISO 3599 : 1796, Vernier callipers reading to 0,1 and 0,05 mm (Thước cặp có du xích đọc đến 0,1 mm và 0,05 mm).

3. Các điều kiện kiểm tra và dụng cụ kiểm tra

Cường độ chiếu sáng trên bề mặt tối thiểu phải là 350 lx, nên dùng 500 lx.

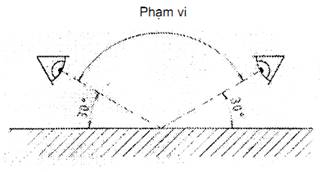

Để có thể tiến hành kiểm tra trực tiếp, phải có đủ không gian để mắt có thể quan sát được bề mặt cần kiểm tra dưới góc không nhỏ hơn 30 0 và ở khoảng cách 600 mm (xem Hình 1).

Hình 1 - Tiếp cận để kiểm tra

Việc kiểm tra từ xa, khi sử dụng kính ngắm, kính sợi quang học hoặc camera phải được xem là các yêu cầu bổ sung và được quy định thông qua một tiêu chuẩn áp dụng hoặc do thỏa thuận giữa các bên tham gia hợp đồng.

Để đạt được độ tương phản tốt và hiệu ứng lập thể giữa các khuyết tật và nền, thì nên sử dụng một nguồn sáng bổ sung.

Để nhận biết được c
