TIÊU CHUẨN QUỐC GIA

TCVN 6359-4 : 2008

ISO 702-4 : 2004

MÁY CÔNG CỤ - KÍCH THƯỚC LẮP NỐI CỦA ĐẦU TRỤC CHÍNH VÀ MÂM CẶP - PHẦN 4: NỐI GHÉP TRỤ

Machine tools - Connecting dimensions of spindle noses and work holding chucks - Part 4 : Cylindrical connection

Lời nói đầu

TCVN 6359-1 : 2008; TCVN 6359-2 : 2008; TCVN 6359-3 : 2008; TCVN 6359-4 : 2008 thay thế cho TCVN 6359 : 1998.

TCVN 6359-4 : 2008 hoàn toàn tương đương ISO 702-4 : 2004.

TCVN 6359-4 : 2008 do Ban kỹ thuật tiêu chuẩn Quốc gia TCVN/TC39 Máy công cụ biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

TCVN 6359 : 2008 Máy công cụ - Kích thước lắp nối của đầu trục chính và mâm cặp gồm 4 phần sau:

TCVN 6359-1 : 2008 (ISO 702-1 : 2001) - Phần 1: Nối ghép côn; TCVN 6359-2 : 2008 (ISO 702-2 : 2007) - Phần 2: Kiểu cam khoá; TCVN 6359-3 : 2008 (ISO 702-3 : 2007) - Phần 3: Kiểu chốt chặn;

TCVN 6359-4 : 2008 (ISO 702-4 : 2004) - Phần 4: Nối ghép trụ.

MÁY CÔNG CỤ - KÍCH THƯỚC LẮP NỐI CỦA ĐẦU TRỤC CHÍNH VÀ MÂM CẶP - PHẦN 4: NỐI GHÉP TRỤ

Machine tools - Connecting dimensions of spindle noses and work holding chucks – Part 4 : Cylindrical connection

1. Phạm vi áp dụng

Tiêu chuẩn này quy định kích thước lắp lẫn của đầu trục chính hình trụ và mặt bích tương ứng của mâm cặp.

CHÚ THÍCH : “nối ghép côn”, “kiểu cam khoá” và “kiểu chốt chặn” quy định tương ứng trong TCVN 6359-1; TCVN 6359-2 và TCVN 6359-3.

2. Kích thước lắp lẫn

2.1. Đầu trục chính

Trong tiêu chuẩn này quy định cho một dãy bu lông trên vòng tròn đường kính d₂ với 6 lỗ cho cỡ số 3 và 12 lỗ cho cỡ từ số 4 đến số 28.

Các kích thước được chỉ ra trên Hình 1 và trong Bảng 1.

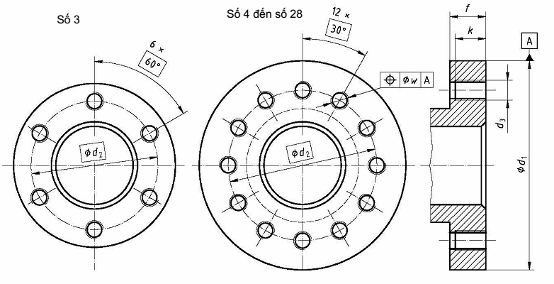

Hình 1 – Đầu trục chính

Bảng 1 – Kích thước đầu trục chính

Kích thước tính bằng milimét
