TIÊU CHUẨN QUỐC GIA

TCVN 6359-3 : 2008

ISO 702-3 : 2007

MÁY CÔNG CỤ - KÍCH THƯỚC LẮP NỐI CỦA ĐẦU TRỤC CHÍNH VÀ MÂM CẶP - PHẦN 3: KIỂU CHỐT CHẶN

Machine tools - Connecting dimensions of spindle noses and work holding chucks - Part 3 : Bayonet type

Lời nói đầu

TCVN 6359-1 : 2008; TCVN 6359-2 : 2008; TCVN 6359-3 : 2008; TCVN 6359-4 : 2008 thay thế cho TCVN 6359 : 1998.

TCVN 6359-3 : 2008 hoàn toàn tương đương ISO 702-3 : 2007.

TCVN 6359-3 : 2008 do Ban kỹ thuật tiêu chuẩn Quốc gia TCVN/TC39 Máy công cụ biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng đề nghị, Bộ Khoa học và Công nghệ công bố.

TCVN 6359 : 2008 Máy công cụ - Kích thước lắp nối của đầu trục chính và mâm cặp gồm 4 phần sau:

TCVN 6359-1 : 2008 (ISO 702-1 : 2001) - Phần 1: Nối ghép côn; TCVN 6359-2 : 2008 (ISO 702-2 : 2007) - Phần 2: Kiểu cam khoá; TCVN 6359-3 : 2008 (ISO 702-3 : 2007) - Phần 3: Kiểu chốt chặn;

TCVN 6359-4 : 2008 (ISO 702-4 : 2004) - Phần 4: Nối ghép trụ.

MÁY CÔNG CỤ - KÍCH THƯỚC LẮP NỐI CỦA ĐẦU TRỤC CHÍNH VÀ MÂM CẶP - PHẦN 3: KIỂU CHỐT CHẶN

Machine tools - Connecting dimensions of spindle noses and work holding chucks - Part 3: Bayonet type

1 Phạm vi áp dụng

Tiêu chuẩn này quy định kích thước lắp lẫn của đầu trục chính máy tiện kiểu chốt chặn và mặt bích tương ứng.

CHÚ THÍCH : “nối ghép côn”, “kiểu cam khoá” và “ nối ghép trụ” quy định tương ứng trong TCVN 6359-1; TCVN 6359-2 và TCVN 6359-4.

2 Khả năng lắp lẫn

Trong tiêu chuẩn này toàn bộ kích thước và dung sai tính bằng milimét.

3. Kích thước lắp dẫn

3.1. Đầu trục chính

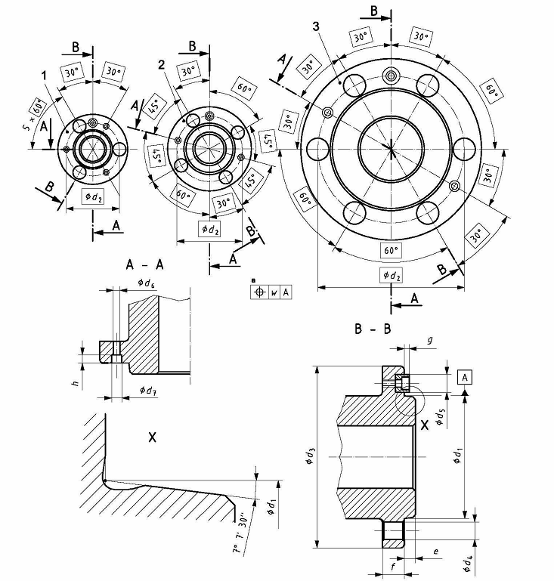

CHÚ DẪN:

1 cỡ số 3 và số 4, cỡ số 3 không tính mặt đầu

2 cỡ số 5 đến số 8

3 cỡ số 11 đến số 20

^a tất cả các lỗ.

Hình 1 - Đầu trục chính

Bảng 1- Kích thước đầu trục chính
