TIÊU CHUẨN NGÀNH
3TCN 197-72
DAO BÀO GẮN HỢP KIM CỨNG - DAO BÀO PHÁ ĐẦU THẲNG j=45o, PHẢI VÀ TRÁI
Chú thích: 1. Dạng I chủ yếu dùng để gia công gang và các kim loại ròn (được gắn hợp kim cứng nhôm WC-Co hay nhóm BK của Liên Xô).
Dạng II chủ yếu để gia công thép và các kim loại dẻo (được gắn hợp kim cứng nhóm WC-TiC-Co hay nhóm TK của Liên Xô).

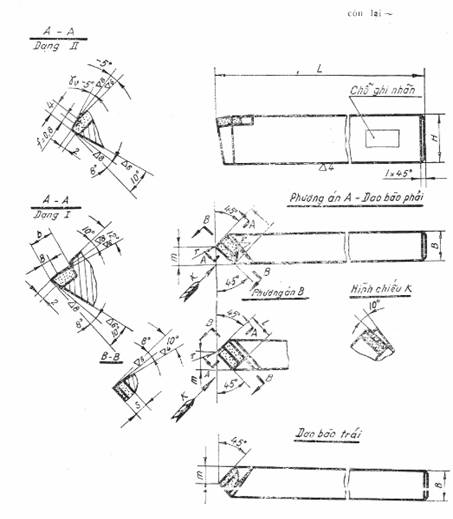

2. Theo yêu cầu của khách hàng, cho phép sản xuất dao bào có trị số góc độ và độ nhẵn khác quy định ở các hình vẽ trên.
Ví dụ kí hiệu qui ước dao bào phá đầu thẳng, j=45o, phải, phương án B, có mặt cắt thân dao 25x20mm, gắn hợp kim cứng T15K6 (Dạng II):
Dao bào B-25x20-T15K6 3TCN 197-72.
Tương tự, đối với dao trái:
Dao bào B-25x20-T15K6 3TCN 197-72.
hoặc gắn BK8 (dạng I):
Dao bào B-25x20-BK8, 3TCN 197-72.
Dao bào TB-25x20-BK8 3TCN 197-72.
Kích thước, mm | |||||||||||||
Kích thước mặt cắt thân dao | L | m | r » | Mảnh hợp kim cứng theo G0CT 2209-66 | |||||||||
Phương án A | Phương án B | ||||||||||||
H | B | Số hiệu của mảnh | I | b |
