Giới thiệu chung về Tiêu chuẩn ngành 3 TCN 196:1972

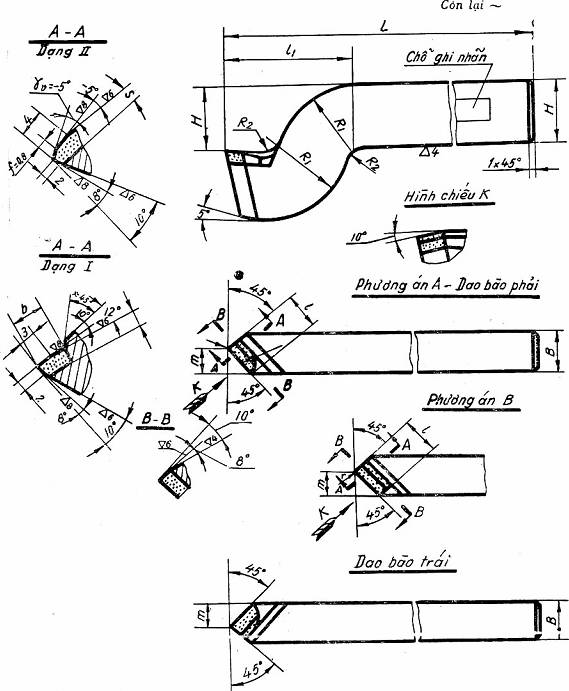

Tiêu chuẩn ngành 3 TCN 196:1972 là văn bản kỹ thuật quy định về thiết kế, kích thước và các yêu cầu kỹ thuật đối với dòng sản phẩm dao bào gắn hợp kim cứng. Cụ thể, tiêu chuẩn này áp dụng cho loại dao bào phá đầu cong có góc nghiêng chính φ bằng 45 độ, bao gồm cả hai loại hướng cắt là phải và trái. Đây là một trong những tiêu chuẩn kỹ thuật quan trọng trong ngành cơ khí chế tạo máy, giúp đồng bộ hóa quy trình sản xuất và nâng cao chất lượng dụng cụ cắt gọt tại Việt Nam.

Phạm vi áp dụng và đối tượng điều chỉnh

• Đối tượng áp dụng: Tiêu chuẩn áp dụng trực tiếp cho các cơ sở thiết kế, chế tạo, nghiệm thu và sử dụng dao bào phá đầu cong gắn hợp kim cứng trong quá trình gia công cơ khí.
• Phạm vi điều chỉnh: Quy định chi tiết về kích thước hình học, thông số kỹ thuật, yêu cầu vật liệu và phương pháp kiểm tra chất lượng đối với dao bào phá đầu cong φ=45 độ (phải và trái).

Các thông số kỹ thuật và quy chuẩn cốt lõi

Dựa trên danh mục tiêu chuẩn ngành cơ khí chế tạo, các nội dung cốt lõi của tiêu chuẩn 3 TCN 196:1972 tập trung vào các yếu tố kỹ thuật sau:

• Hình dáng và kết cấu: Quy định cụ thể về kết cấu thân dao và phần đầu cong của dao bào nhằm tối ưu hóa quá trình thoát phoi và giảm rung động khi gia công thô (bào phá).
• Thông số hình học của phần cắt: Xác định góc nghiêng chính (φ = 45 độ) và các góc cắt phụ khác nhằm đảm bảo độ bền của lưỡi cắt và khả năng chịu lực lớn trong quá trình bào phá.
• Vật liệu chế tạo: Phần thân dao thường được chế tạo từ thép kết cấu cacbon chất lượng cao (như thép 45 hoặc tương đương), trong khi phần lưỡi cắt được gắn mảnh hợp kim cứng (carbide) có khả năng chống mài mòn và chịu nhiệt độ cao.
• Phân loại theo hướng cắt: Tiêu chuẩn phân định rõ ràng giữa dao bào tay phải (ký hiệu tương ứng) và dao bào tay trái để người vận hành lựa chọn phù hợp với chiều chuyển động của máy bào.

Yêu cầu kỹ thuật trong chế tạo và nghiệm thu

• Chất lượng mối hàn: Mối liên kết giữa mảnh hợp kim cứng và thân dao bằng phương pháp hàn đồng hoặc hàn chuyên dụng phải đảm bảo độ bền liên kết cao, không bị nứt, rỗ hoặc bong tróc dưới tác động của lực cắt lớn.
• Độ nhám bề mặt: Quy định độ nhám bề mặt của các mặt trước, mặt sau và các bề mặt định vị của thân dao nhằm đảm bảo độ chính xác khi gá đặt và tăng tuổi thọ dụng cụ.
• Sai lệch kích thước cho phép: Thiết lập các dung sai kích thước hình học của dao (chiều cao, chiều rộng thân dao, chiều dài toàn bộ) để đảm bảo tính lắp lẫn và tính đồng bộ trong sản xuất hàng loạt.

Ý nghĩa và ứng dụng thực tiễn

Tiêu chuẩn 3 TCN 196:1972 đóng vai trò làm căn cứ kỹ thuật pháp lý cho các nhà máy, xí nghiệp cơ khí trong việc chế tạo dụng cụ cắt gọt đạt chuẩn chất lượng. Việc áp dụng tiêu chuẩn giúp nâng cao hiệu suất gia công bào phá, tiết kiệm nguyên vật liệu hợp kim quý hiếm, đồng thời đảm bảo an toàn lao động trong quá trình vận hành máy công cụ.
