TIÊU CHUẨN VIỆT NAM

TCVN 6376 : 1998

XÍCH BẠC LÓT CHÍNH XÁC BƯỚC NGẮN VÀ ĐĨA XÍCH

Short pitch transmission precision bush chains and chain wheels

1. Phạm vi áp dụng

Tiêu chuẩn này quy định đặc tính kỹ thuật của xích bạc lót chính xác bước ngắn một dãy, nhiều dãy và đĩa xích tương ứng, dùng trong truyền động cơ khí.

Tiêu chuẩn quy định kích thước, dung sai, Iực đo, tải trọng phá hỏng nhỏ nhất và chỉ áp dụng cho xích có bước 6,35 mm và 9,525 mm.

2. Xích

2.1. Hình dạng và kết cấu của xích được quy định trong các hình vẽ 1, 2 và 3

2.2. Ký hiệu

Xích được kí hiệu như quy định ở cột 1 của bảng 1 và 1M, cụ thể

- 04 C cho xích có bước 6,35 mm;

- 0,6 C cho xích có bước 9,525 mm.

Sau đó thêm

- số 1 nếu là xích 1 dãy

- số 2 nếu là xích kép (hai dãy)

- số 3 nếu là xích 3 dãy;

- số hiệu tiêu chuẩn này.

Ví dụ: Xích bạc lót chính xác, có bước 6,35 mm, hai dãy.

04 C - 2 - TCVN 6376 : 1998

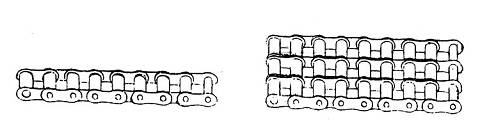

Hình 1 - Các dạng xích

2.3. Kích thước

Các kích thước của xích được quy định trong các bảng 1 và 1M . Các kích thước lớn nhất và nhỏ nhất đã quy định đảm bảo tính lắp lẫn hoàn toàn các mắt xích chế tạo ở các cơ sở khác nhau. Dung sai này biểu thị các giới hạn lắp lẫn, không phải là dung sai thực tế dùng trong chế tạo.

2.4. Độ bền kéo nhỏ nhất

2.4.1. Độ bền kéo nhỏ nhất là độ bền của mẫu thử khi thử kéo phá hỏng, như đã xác định trong điều 2.4.2. Độ bền kéo nhỏ nhất không phải là tải trọng làm việc.

2.4.2. Đặt từ từ một lực kéo không nhỏ hơn quy định ở bảng 1 và bảng 1M vào hai đầu chiều dài đoạn xích thử bao gồm ít nhất năm bước xích. Hai đầu chiều dài xích thử được móc bằng hai móc nối cho phép chuyển động tự do ở cả hai đầu của đường trục xích, trong mặt phẳng vuông góc với khớp nối.

Không công nhận kết quả thử khi vị trí hỏng xuất hiện liền sát với móc nối

Sự phá hỏng mẫu xuất hiện tại thời điểm mà độ giãn dài không tăng hơn nữa khi tăng tải trọng, tức là tại đỉnh của biểu đồ tải trọng / độ giãn dài.

2.4.3. Khi thử kéo phá hỏng mẫu, mặc dù xích không xuất hiện vết hỏng khi lực kéo đạt đến tải trọng phá hỏng nhỏ nhất, song xích đó cũng phải bỏ đi.

2.5. Tải trọng thử

Toàn bộ xích được thử với tải trọng bằng 1/3 tải trọng kéo phá hỏng nhỏ nhất quy định ở các bảng 1 và 1M.

2.6. Độ chính xác chiều dài

Xích chế tạo xong phải được kiểm tra chiều dài sau khi chịu tải trọng thử và trước khi được bôi trơn.

Chiều dài tiêu chuẩn nhỏ nhất để đo là 610 mm và được kết thúc tại mỗi một đầu bằng một mắt trong.

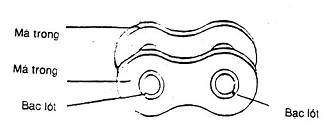

Mắt trong
