TIÊU CHUẨN VIỆT NAM

TCVN 4034:1985

MÁY NÔNG NGHIỆP - CÀY CHẢO

Agricultural machines – Dlougns

Tiêu chuẩn này áp dụng cho các loại cày chảo dùng trong nông nghiệp.

1. Kiểu cày chảo

1.1. Cày chảo được chế tạo theo 2 kiểu sau:

- Kiểu A ( mỗi chảo cày bắt trong một trụ riêng biệt )

- Kiểu B (nhiều chảo cày bắt trên một trục )

1.2. Ký hiệu dùng cho cày chảo phải tuân theo TCVN 1266 – 72.

Ví dụ: Cày chảo treo kiểu A, 3 chảo, bề rộng làm việc 0,75m

CCT – 3 – 0,75A TCVN 4034 – 85

Cày chảo treo kiểu B, 6 chảo, bề rộng làm việc 1,4m

CCT – 6 – 1,4B TCVN 4034 – 85

2. Yêu cầu kỹ thuật

2.1. Cày chảo phải được chế tạo phù hợp với tiêu chuẩn này và bản vẽ đã được xét duyệt theo các thủ tục quy định.

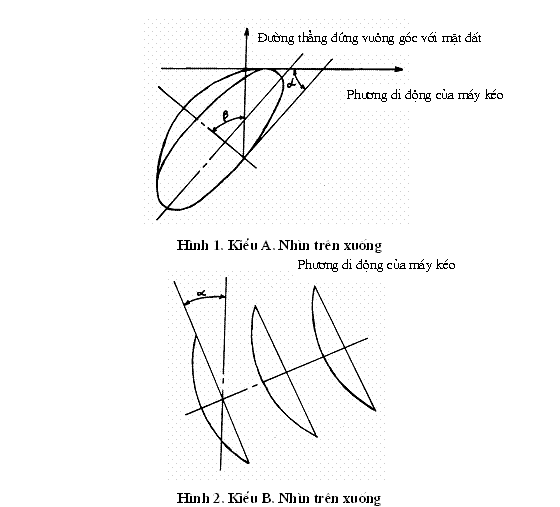

2.2. Kết cấu cày chảo phải đảm bảo điều chỉnh được góc đặt chảo a và góc cắt đất b. Phạm vi điều chỉnh:

- Góc a từ 30⁰ – 55⁰. Sai kệch góc đặt chảo không được quá ±1,5⁰.

- Góc b từ 10⁰ – 25⁰.

Chú thích: Góc đặt chảo a là góc tạo thành giữa phương di động của máy kéo và giao tuyến mặt phẳng chứa mép cắt của chảo cày với mặt phẳng đất.

- Góc cắt đất b là góc tạo thành bởi đường thường đứng và hình chiếu của nó lên mặt phẳng chứa mép cắt chảo cày.

- Ở kiểu B góc cắt đất b = 0 (chảo cày bố trí thẳng đứng trên mặt phẳng đất).

2.3. Khung cày, các thành giằng bắt vào khung cày chảo phải được chế tạo bằng thép CT51, theo TCVN 1765 – 75 hoặc bằng thép có cơ tính tương đương.

2.4. Khung cày chảo phải đảm bảo yêu cầu:

a) Mối hàn bền chắc.

b) Độ võng lớn nhất của thanh giằng không được quá 3mm trên một mét chiều dài.

c) Độ cong vênh của khung cày ở một phía không được quá 0,5% chiều dài.

2.5. Trục, nửa trục bắt chảo cày phải được chế tạo bằng thép C45 theo TCVN 1767 – 75 hoặc bằng thép có cơ tính tương đương.

2.6. Cày chảo phải có vú mỡ, lỗ tra dầu để bôi trơn ổ bi hoặc bạc.

Ổ bi hoặc bạc phải có nắp đảm bảo kín khít để bùn nước không lọt vào.

2.7. Chảo cày phải được chế tạo theo TCVN 4035 – 85

2.8. Chảo cày phải có bộ phận gạt đất chế tạo bằng thép C45 theo TCVN 1767 – 75 hoặc bằng thép có cơ tính tương đương.

2.9. Đối với kiểu B, chảo cày phải bắt chặt giữa các ống chặn bằng lực ép dọc trục, khoảng cách giữa các chảo phải đều nhau, sai lệch cho phép giữa các mép chảo không vượt quá ±3 mm.

2.10. Những chi tiết làm bằng gang của cày chảo phải có cơ tính không thấp hơn GX18 – 36 theo TCVN 1659 – 75.

2.11. Cụm bánh lái:

a) Phải điều chỉnh được.

b) Khoảng điều chỉnh góc đĩa lái không nhỏ hơn 20⁰.

Chú thích: Góc đĩa lái là góc tạo bởi giữa mặt phẳng đĩa
