TIÊU CHUẨN VIỆT NAM

TCVN 3114 : 1993

BÊ TÔNG NẶNG - PHƯƠNG PHÁP XÁC ĐỊNH ĐỘ MÀI MÒN
Heavyweight concrete - Method for determination of abrasion

Tiêu chuẩn này quy định phương pháp xác định độ mài mòn của bê tông nặng.

Tiêu chuẩn này áp dụng cho các loại bê tông chịu mài mòn bề mặt do người hoặc phương tiện thường xuyên đi lại gây ra (bê tông đường, tấm lát vỉa hè, tấm lát sân, bó vỉa, bậc cầu thang, tay vịn, bê tông xilô chứa ...).

Tuỳ theo điều kiện làm việc của kết cấu, độ mài mòn của bê tông được tiến hành thử ở trạng thái khô tự nhiên trong không khí hoặc bão hoà nước.

1. Thiết bị thử

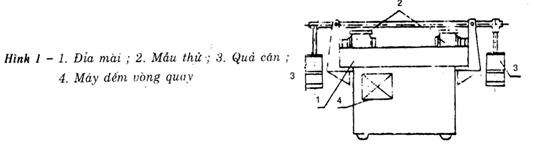

Máy mài kiểu  (hình 1) hoặc Beme (hình 2) .

Cân kĩ thuật chính xác tới 0,1g

Thước kẹp cơ khí.

Cát mài

1.1. Máy mài kiểu  hoặc Beme có bộ phận chủ yếu là một đĩa gang quay tròn với vận tốc 30 ± 1 vòng/phút đặt trên một mặt phẳng nằm ngang. Đĩa gang này được gắn với một máy đểm vòng tự ngừng máy sau mỗi 30m đường mài. Phần mài của đĩa là một vành tròn rộng khoảng 200mm có độ cứng 30 - 50 theo sere (hay 185 - 215 KN/cm²) và có thể tháo lắp được. Vành mài này chỉ được phép sử dụng khi trên mặt mài không có các vết lõm sâu quá 0,5mm và rộng quá 5mm. Trong trường hợp không thoả mãn các yêu cầu trên, vành mài phải được láng lại hoặc thay bằng vành mới.

Sát trên vành mài máy lắp một (Beme - 2 hoặc hai  - 3) hộp khuôn và một hoặc hai đòn bẩy tương ứng. Đòn bẩy này một đầu là đối trọng, đầu kia là cân, còn điểm tựa thì đè vào chính trung tâm mặt trên của viên mẫu. Đòn bẩy phải luôn tạo trên viên mẫu một áp lực không đổi và bằng 0,6 daN/cm2 trong suốt quá trình mài.

Lực đè này được hiệu chỉnh bằng cự li của quả đối trọng.

1.2. Cát mài được sử dụng là cát tiêu chuẩn để thử xi măng theo TCVN 139:1964.

2. Chuẩn bị mẫu thử

2.1. Lấy và chuẩn bị 3 viên mẫu theo TCVN 3105 : 1993. Viên mẫu có thể là viên có hình khối lập phương kích thước cạnh 70,7mm hoặc viên trụ đường kính bằng chiều cao bằng 70,7mm. Các viên mẫu đúc khoan có kích thước lớn hơn được cắt về các viên có kích thước như trên.

2.2. Chọn mặt chịu tác dụng mài mòn khi sử dụng làm mặt mài của mẫu.

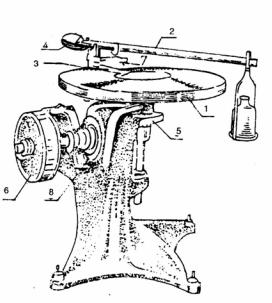

Hình 2

1. Đĩa mài ;

2. Đòn bẩy ;

3. Mẫu thử ;

4. Đối trọng;

5. Bánh răng chuyển động ;

6. Bánh đà;

7. Giá giữ mẫu;

8. Máy đếm vòng quay

2.3. Kết cấu sản phẩm yêu cầu thử mẫu để nghiệm thu ở trạng thái nào thì mài mẫu đúng ở trạng thái đó. Cách chuẩn bị mẫu về trạng thái cần thử thực hiện theo điều 2.2 TCVN 3115 : 1993.

3. Tiến hành thử

3.1. Cân mẫu thử chính xác tới 0,lg. Trên các mặt mẫu sẽ mài, tiến hành đo các cặp cạnh song song từng đô
