TIÊU CHUẨN VIỆT NAM

TCVN 3115: 1993

BÊ TÔNG NẶNG - PHƯƠNG PHÁP XÁC ĐỊNH KHỐI LƯỢNG THỂ TÍCH
Heavyweight concrete - Method for determination of density

Tiêu chuẩn này quy định phương pháp xác định khối lượng thể tích của bê tông nặng ở các trạng thái: sấy khô tới khối lượng không đổi, khô tự nhiên trong không khí, bảo dưỡng trong điều kiện tiêu chuẩn và bão hoà nước.

1. Thiết bị thử

Cân kĩ thuật có độ chính xác tới 50g.

Thước lá kim loại, cân thuỷ tĩnh có độ chính xác tới 50g.

Bếp điện và thùng nấu Paraphin.

Tủ sấy 200⁰C.

2. Chuẩn bị mẫu thử

2.1 Khối lượng thể tích của bê tông tuỳ theo yêu cầu được tiến hành thử ở một trong 4 trạng thái khác nhau về độ ẩm như sau:

a. Sấy khô tới khối lượng không đổi;

b. Khô tự nhiên trong không khí;

c. Bảo dưỡng trong điều kiện tiêu chuẩn;

d. Bão hoà nước.

2.2 Khối lượng thể tích của bê tông được xác định trên 3 viên mẫu có hình khối lập phương, trụ, lăng trụ hoặc có hình dạng bất kì. Kích thước và thể tích tối thiểu của một viên mẫu được lấy theo điều 3.4 của TCVN 3105: 1993.

2.3 Sau khi lấy mẫu, các viên mẫu được đưa về trạng thái thử như sau:

2.3.1. Mẫu sấy khô tới khối lượng không đổi: sấy mẫu ở nhiệt độ 105 - 110⁰C. Cứ sau 24 giờ sấy lấy mẫu ra cân một lần. Mẫu được coi là đã sấy khô tới khối lượng không đổi nếu ở 2 lần cân kế tiếp nhau khối lượng mẫu chênh lệch nhau không quá 0,2% so với mẫu khô.

2.3.2. Mẫu khô tự nhiên trong không khí: để mẫu trong không khí ở nhiệt độ phòng ít nhất 7 ngày đêm.

2.3.3. Mẫu bảo dưỡng trong điều kiện tiêu chuẩn: mẫu đã để sau 20 ngày đêm bảo dưỡng ở nhiệt độ 27 ± 2⁰C, độ ẩm 95 – 100%.

2.3.4. Mẫu bão hoà nước: đặt mẫu vào thùng ngâm, đổ nước ngập 1/3 chiều cao mẫu trong l giờ. Đổ tiếp nước tới 2/3 chiều cao mẫu ngâm thêm 1 giờ nữa. Sau cùng đồ nước ngập trên mẫu khoảng 5cm. Cứ sau 24 giờ ngâm nước vớt mẫu ra một lần, dùng vải ẩm lau ráo mặt ngoài rồi cân. Mẫu được coi là bão hoà nước nếu sau 2 lần cân kế tiếp nhau khối lượng mẫu chênh lệch nhau không quá 0,2%.

3. Tiến hành thử

3.1 Xác định khối lượng mẫu

Cân từng viên mẫu chính xác tới 0,2%. Khối lượng thể tích bê tông yêu cầu thử ở trạng thái nào thì phải cân các viên mẫu đã chuẩn bị ở trạng thái đó.

3.2 Xác định thể tích của mẫu

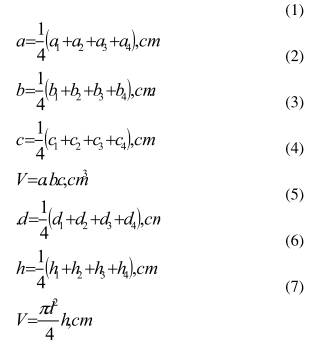

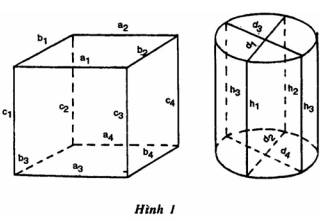

3.2.1. Khi mẫu là khối lập phương, trụ hay lăng trụ thì đo kích thước từng viên theo chỉ dẫn ở hình 1 và hình 2 rồi tính thể tích của từng viên (V) theo các công thức:

3.2.2. Khi mẫu bê tông không có hình khối đứng thì xác định thể tích tương ứng của từng viên mẫu bằng một trong hai cách sau:

a. Đối với các mẫu không có các lỗ trống lớn thông nhau, buộc từng mẫu vào một sợi dây mảnh, ngâm mẫu một ngày trong nước. Khi ngâm giữ mức nước ngập trên mẫu 20mm. Sau đó nhấc mẫu ra, dùng vải ẩm lau ráo mặt ngoài rồi cân ngay. Đầu tiên cân ở cân kỹ thuật ngoài không khí (ml). Tiếp đó cân ở cân thuỷ tĩnh. Khi thực hiện việc cân thuỷ tinh mẫu thì đặt viên mẫu vào giá treo, từ từ thả giá treo cùng viên mẫu vào thuỷ bình tới mức nước ngập hết mẫu. Chờ cho nước tràn hết qua vòi tràn tiến hành lấy thăng bằng cân và ghi lại khối lượng mẫu đã cân (m²).

Cân thuỷ tĩnh trước khi cân mẫu phải được hiệu chỉnh thăng bằng cân với giá treo không có mẫu nằm ở độ sâu đúng như sau này sẽ cân mẫu. Thể tích viên mẫu (V), tính bằng cm3 được xác định theo công thức (8);
