TIÊU CHUẨN NHÀ NƯỚC

TCVN 1657 – 75

THÉP CÁN NÓNG

THÉP GÓC CẠNH KHÔNG ĐỀU

CỠ, THÔNG SỐ KÍCH THƯỚC

Tiêu chuẩn này áp dụng cho thép góc cạnh không đều cán nóng có chiều rộng cạnh lớn từ 25mm đến 250 mm và chiều rộng cạnh nhỏ từ 16mm đến 160mm.

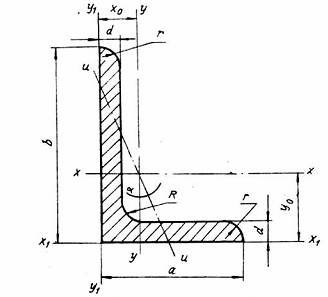

1. Kích thước, diện tích mặt cắt ngang, khối lượng và các đại lượng tra cứu phải phù hợp với hình vẽ và bảng 1.

2. Ký hiệu quy ước thép góc cạnh không đều

Ví dụ: thép góc cạnh không đều có kích thước 63 x 40 x 4 mm, cấp chính xác B.

L 63 x 40 x 4 . B TCVN 1657 – 75

a – chiều rộng cạnh nhỏ;

b – chiều rộng cạnh lớn;

d – chiều dày;

R – bán kính lượn trong;

r – bán kính lượn cạnh;

I – mômen quán tính;

i – bán kính quán tính;

X₀; Y₀ – khoảng cách từ trọng tâm đến mép cạnh.

Bảng 1
