TCVN 5882:1995

MÁY TIỆN THÔNG DỤNG CỠ NHỎ

Small general purpose parallel lathes

Lời nói đầu

TCVN 5882:1995 thay thế TCVN 267:1986 và TCVN 1745:1975 với máy tiện có đường kính lớn nhất D của chi tiết gia công được trên thân máy từ 100 đến 250 mm.

TCVN 5882:1995 được xây dựng trên cơ sở ISO 230, ISO 1708, ST SEV 2149:1980, GOST 18097:1988.

TCVN 5882:1995 do Viện máy công cụ và dụng cụ biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Bộ khoa học và công nghệ và môi trường (nay là Bộ khoa học và công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

MÁY TIỆN THÔNG DỤNG CỠ NHỎ

Small general purpose parallel lathes

1. Phạm vi áp dụng

Tiêu chuẩn này áp dụng cho các loại máy tiện thông dụng cỡ nhỏ có đường kính lớn nhất gia công được trên thân máy từ 100mm đến 250mm.

2. Kích thước cơ bản

2.1. Kích thước cơ bản của máy phải phù hợp với chỉ dẫn trên Hình 1 và Bảng 1.

2.2. Ký hiệu quy ước của máy tiện thông dụng được quy định như sau:

Chữ in T là ký hiệu máy tiện thông dụng, các chữ số tiếp theo là biểu thị 1/10 kích thước chiều cao tâm máy (1/10 kích thước chiều cao đường tâm trục chính đến bảng máy, tính theo mm). Cho phép lấy tròn số tăng hoặc giảm đến 5.

VÍ DỤ: T12 là ký hiệu quy ước của máy tiện thông dụng có chiều cao tâm máy là 125mm.

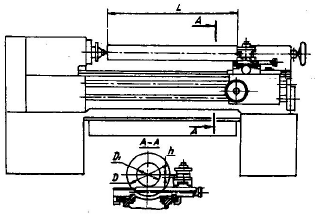

Hình 1

Bảng 1

Kích thước tính bằng milimét
