TCVN 4229:1986

MÁY CẮT KIM LOẠI - ĐẦU TRỤC CHÍNH CÓ BÍCH - KÍCH THƯỚC

Metal cutting machines - Flange spindle noses - Dimensions

Lời nói đầu

TCVN 4229:1986 do Viện máy công cụ và dụng cụ - Bộ cơ khí và luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ khoa học và Công nghệ) ban hành;

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

MÁY CẮT KIM LOẠI - ĐẦU TRỤC CHÍNH CÓ BÍCH - KÍCH THƯỚC

Metal cutting machines - Flange spindle noses - Dimensions

1. Tiêu chuẩn này áp dụng cho đầu trục chính có bích của máy tiện, máy tiện ren, máy tiện rêvônve và máy mài.

Tiêu chuẩn này không áp dụng cho đầu trục chính có bích lắp vòng đệm xoay.

2. Các kích thước của đầu trục chính có bích phải phù hợp với chỉ dẫn trên Hình 1 đến Hình 5 và trong Bảng 1.

Kiểu I

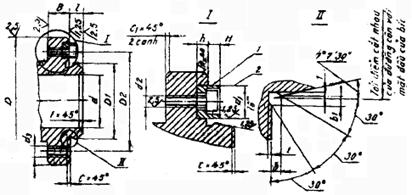

Hình 1

CHÚ THÍCH: Kiểu 3 và kiểu 4 được chế tạo theo yêu cầu của khách hàng

Vị trí các lỗ ren trên bích của đầu trục chính.

Kiểu 1

Hình 2

Vị trí các l
