TCVN 4367:1986

ST SEV 3332:1981

HỆ THỐNG TÀI LIỆU THIẾT KẾ - QUY TẮC GHI KÍCH THƯỚC, DUNG SAI VÀ LẮP GHÉP PHẦN TỬ CÔN

System for design documentation - Rules of dimensioning, tolerancing and fitting cones

Lời nói đầu

Tiêu chuẩn này phù hợp hoàn toàn với ST SEV 3332:1981.

TCVN 4367:1986 do Viện nghiên cứu máy - Bộ Cơ khí và Luyện kim biên soạn, Tổng cục Tiêu chuẩn Đo lường Chất lượng trình duyệt, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

HỆ THỐNG TÀI LIỆU THIẾT KẾ - QUY TẮC GHI KÍCH THƯỚC, DUNG SAI VÀ LẮP GHÉP PHẦN TỬ CÔN

System for design documentation - Rules of dimenionning, tolerancing and fitting cones

Tiêu chuẩn này quy định quy tắc chung ghi kích thước, sai lệch giới hạn các phần tử côn trên bản vẽ dùng trong các ngành công nghiệp.

1. Ghi kích thước

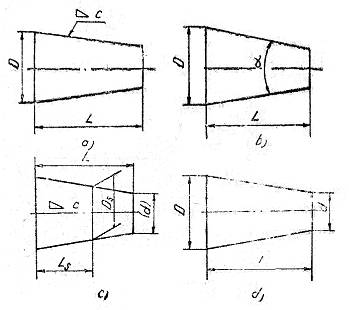

1.1. Trị số và hình dạng phần tử côn được xác định bằng cách ghi ba trong số các kích thước sau đây (Hình 1):

1) Đường kính đáy lớn D;

2) Đường kính đáy nhỏ d;

3) Đường kính Ds của mặt cắt ngang ứng với vị trí đường trục cho trước L_s;

4) Chiều dài phần tử côn L;

5) Góc côn α;

6) Độ côn C.

Cho phép ghi kích thước phụ làm kích thước tham khảo (H.1c).

1.2. Không ghi trên bản vẽ các kích thước của phần tử côn đã tiêu chuẩn hóa, chỉ ghi ký hiệu quy ước theo TCVN tương ứng trên giá, ngang đường gióng như trên Hình 2.

Hình 1

Hình 2

2. Ghi dung sai phần tử côn

2.1. Sai lệch giới hạn kích thước phần tử côn ghi theo TCVN 9:1985. Dung sai và lắp ghép theo TCVN 260:1986.

2.2. Nếu phần tử côn được xác định bằng độ côn thì sai lệch giới hạn góc côn được ghi trực tiếp một trong ba cách sau dưới ký hiệu độ côn:

1) Trị số (H.3)

2) Ký hiệu quy ước, ví dụ ±  (H.4)

3) Ký hiệu quy ước kèm theo trị số sai lệch giới hạn tương ứng để trong dấu ngoặc đơn (H.5);

Sai lệch giới hạn góc côn theo TCVN 260:1986.
