TIÊU CHUẨN QUỐC GIA

TCVN 3607 : 1981

Ổ LĂN - RÃNH TRÊN VÒNG NGOÀI VÀ VÒNG CHẶN ĐÀN HỒI - KÍCH THƯỚC

Rolling bearings - Duter rings grooves and locking rings - Dimensions

Lời nói đầu

TCVN 3607 : 1981 do Viện thiết kế máy công nghiệp - Bộ cơ khí và luyện kim biên soạn, Tổng cục Tiêu chuẩn đo lường Chất lượng đề nghị, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) xét duyệt và ban hành.

Tiêu chuẩn này đã được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a, Điều 6, Nghị định số 127/2007/NĐ-CP của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

Ổ LĂN - RÃNH TRÊN VÒNG NGOÀI VÀ VÒNG CHẶN ĐÀN HỒI - KÍCH THƯỚC

Rolling bearings - Duter-rings grooves and locking rings - Dimensions

1. Tiêu chuẩn này áp dụng cho ổ lăn, loạt rất nhẹ đường kính 8 và 9, loạt chiều rộng bình thường 1; loạt đặc biệt nhẹ đường kính 1, loạt chiều rộng 0, 2, 3, 4, 5 và 6; loạt trung bình đường kính 3, loạt chiều rộng 0,1, (0) và 3, loạt nặng đường kính 4 theo TCVN 1481 : 1974.

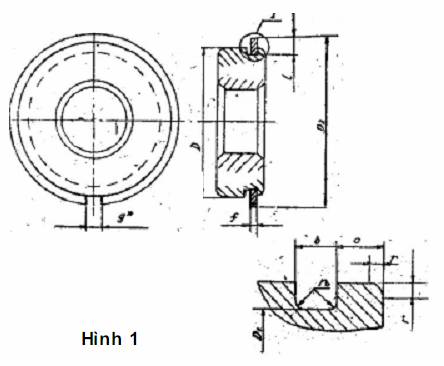

2. Hình dáng và kích thước của rãnh để lắp vòng chặn trên vòng ngoài ổ, cũng như kích thước của vòng chặn đàn hồi, phải phù hợp với chỉ dẫn trên Hình 1 và trong các Bảng 1 và Bảng 2.

3. Trong trường hợp có lý do kỹ thuật, cho phép sử dụng vòng chặn đàn hồi của ổ loạt đường kính 8 và 9, cho ổ loạt đường kính 1, 2, 3 và 4.

4. Mối ghép giữa vòng chặn đàn hồi với rãnh trên vòng ngoài của ổ cần bảo đảm không có khe hở hướng kính.

5. Yêu cầu kỹ thuật của vòng chặn đàn hồi theo TCVN 1040 : 1971.

6. Kích thước của vòng chặn đàn hồi ở trạng thái tự do được giới thiệu trong Phụ lục A.

* Các kích thước D2 và g là kích thước của vòng chặn đàn hồi khi đã được lắp trên ổ

Bảng 1 - Loạt rất nhẹ đường kính 8 và 9

Kích thước tính bằng milimét
