TIÊU CHUẨN QUỐC GIA

TCVN 2389 : 1978

HỆ THỦY LỰC, KHÍ NÉN VÀ BÔI TRƠN – NỐI ỐNG CHUYỂN BẬC CÓ VÒNG MÍM P_qư 40 MN/m² (≈ 400 KG/cm²) – KẾT CẤU VÀ KÍCH THƯỚC CƠ BẢN

Hydraulic pneumatic and lubricating systems – Reduce tube connections with cut ring for Pn 40MN/m² (≈ 400Kgf/cm²) – Construction and basic dimensions

Lời nói đầu

TCVN 2389 : 1978 do Cục Tiêu chuẩn biên soạn, Ủy ban Khoa học và Kỹ thuật Nhà nước (nay là Bộ Khoa học và Công nghệ) ban hành.

Tiêu chuẩn này được chuyển đổi năm 2008 từ Tiêu chuẩn Việt Nam cùng số hiệu thành Tiêu chuẩn Quốc gia theo quy định tại Khoản 1 Điều 69 của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật và điểm a Khoản 1 Điều 6 Nghị định số 127/2007/NĐ-CP ngày 1/8/2007 của Chính phủ quy định chi tiết thi hành một số điều của Luật Tiêu chuẩn và Quy chuẩn kỹ thuật.

HỆ THỦY LỰC, KHÍ NÉN VÀ BÔI TRƠN – NỐI ỐNG CHUYỂN BẬC CÓ VÒNG MÍM P_qư 40 MN/m² (≈ 400 KG/cm²) – KẾT CẤU VÀ KÍCH THƯỚC CƠ BẢN

Hydraulic pneumatic and lubricating systems – Reduce tube connections with cut ring for Pn 40MN/m² (≈ 400Kgf/cm²) – Construction and basic dimensions

1. Tiêu chuẩn này áp dụng cho nối ống chuyển bậc có vòng mím P_qư 40MN/m² (≈ 400KG/cm²), làm việc trong điều kiện môi trường không ăn mòn ở nhiệt độ từ âm 40⁰C đến dương 120⁰C.

2. Kết cấu và kích thước cơ bản của cụm nối phải phù hợp với chỉ dẫn trên Hình 1 và trong Bảng 1.

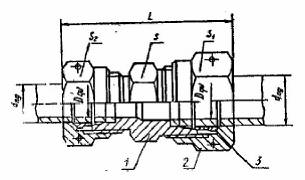

Hình 1

1- Phần nối chuyển bậc theo TCVN 2047:1978;

2- Đai ốc nối theo TCVN 2425:1978;

3- Vòng mím theo TCVN 2424:1978.

Bảng 1

Kích thước tính bằng milimét
